Томский Политехнический университет
Кафедра "Атомные и тепловые электростанции"
Курсовой проект по дисциплине "Механика"
На тему: "Расчет и проектирование привода барабанного смесителя"
Томск 2014

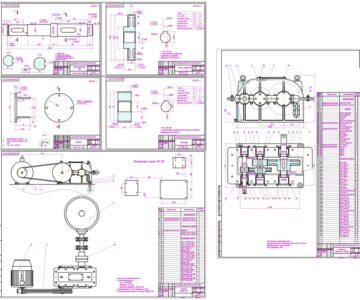

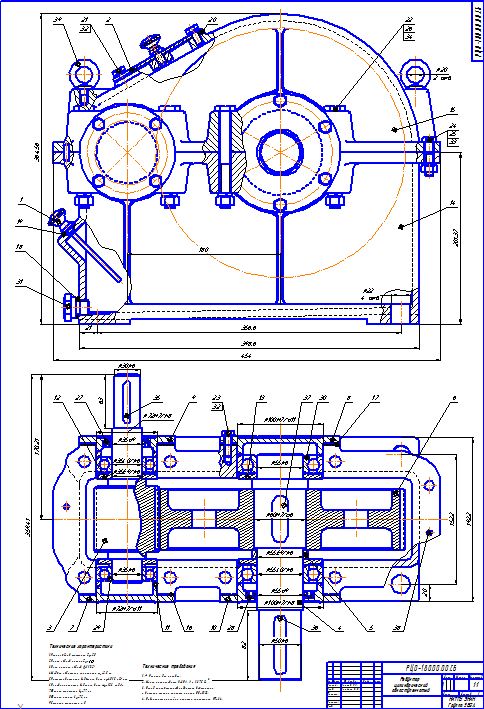

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода барабанного смесителя, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит вид сбоку и поперечный разрез редуктора (сборочный чертеж), 3 чертежа деталировки редуктора (вал тихоходный, зубчатое колесо и крышка подшипника).
Курсовой проект содержит 1 лист формата А1, 2 листа формата А3, 1 лист формата А4, 2 листа спецификации, 40 страниц пояснительной записки, содержащей 9 рисунков, 1 таблицу и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, клименоременной передачи, редуктора, муфты, приводного катка и барабана мельницы.
Силовая передача (клиноременная передача) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный 4А112М4 (номинальная мощность 5,5 кВт, частота вращения 1500 об/мин, скольжение s=3,7 %)
Редуктор цилиндрический двухступенчатый
Частота вращения на выходном валу редуктора - 120,4 об/мин
Общее передаточное число привода - 144
Вращающий момент на выходном валу - 456,7 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала 481,5 об/мин
2. Общее передаточное число редуктора 144
3. Передаточное число клименоременной передачи 3
4. Передаточное число фрикционной передачи 12
5. Вращающий момент на тихоходном валу 118,9 Нм
