Проектирование привода к вертикальному валу смесителя

Новосибирский государственный технический университет
Кафедра проектирования технологических машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода к вертикальному валу смесителя"
Новосибирск 2016

Исходные данные: крутящий момент на валу смесителя 2 кН∙м; угловая скорость вращения выходного вала 0,8 с-1; срок службы 2,5 года; коэффициент суточного использования 0,4; коэффициент годового использования 0,3.

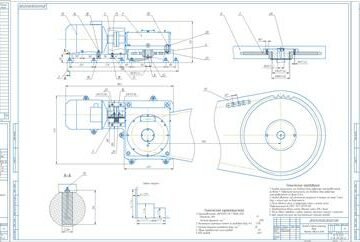

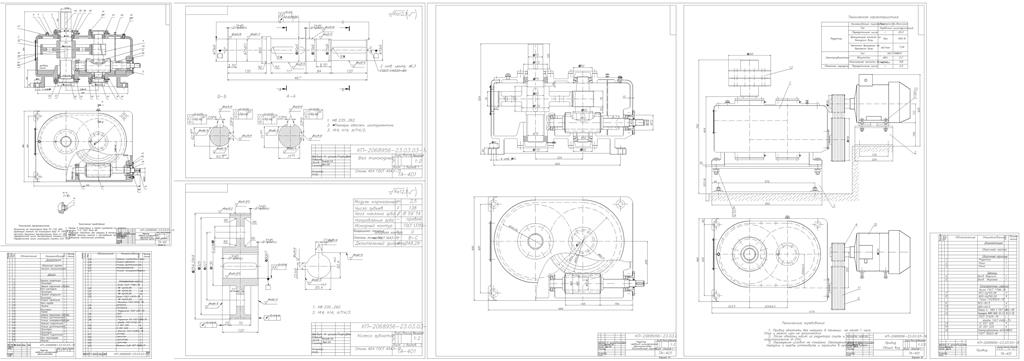

Курсовой проект содержит 3 листа формата А1 (общий вид привода, компоновочный и сборочный чертежи редуктора), 2 листа формата А3 (чертежи тихоходного вала и зубчатого колеса), 2 спецификации, 73 страницы пояснительной записки.
Содержание:
Введение
1.Кинематический и силовой расчет привода
2. Расчет клиноременной передачи
3. Расчет тихоходной ступени редуктора
4. Расчет быстроходной ступени редуктора
5. Предварительный расчет валов
6. Определение конструктивных размеров колес и корпуса редуктора
7. Проверочный расчет валов
8. Уточненный расчет валов
9. Проверочный расчет подшипников качения
10. Расчет шпоночных соединений
11. Выбор муфты
12. Выбор и расчет смазки редуктора
13. Тепловой расчёт червячного редуктора
Заключение
Список литературы

Состав: Редуктор червячно-цилиндрический (СБ), Редуктор червячно-цилиндрический (компоновочный чертеж), Привод (ВО), Деталировка (тихоходный вал, колесо зубчатое), Спецификации, ПЗ. Язык документа

Софт: AutoCAD 2009
