Привод вертикального вала

КФ МГТУ им. Баумана Н.Э.
Проект по деталям машин, техническое задание № 27
2010 год

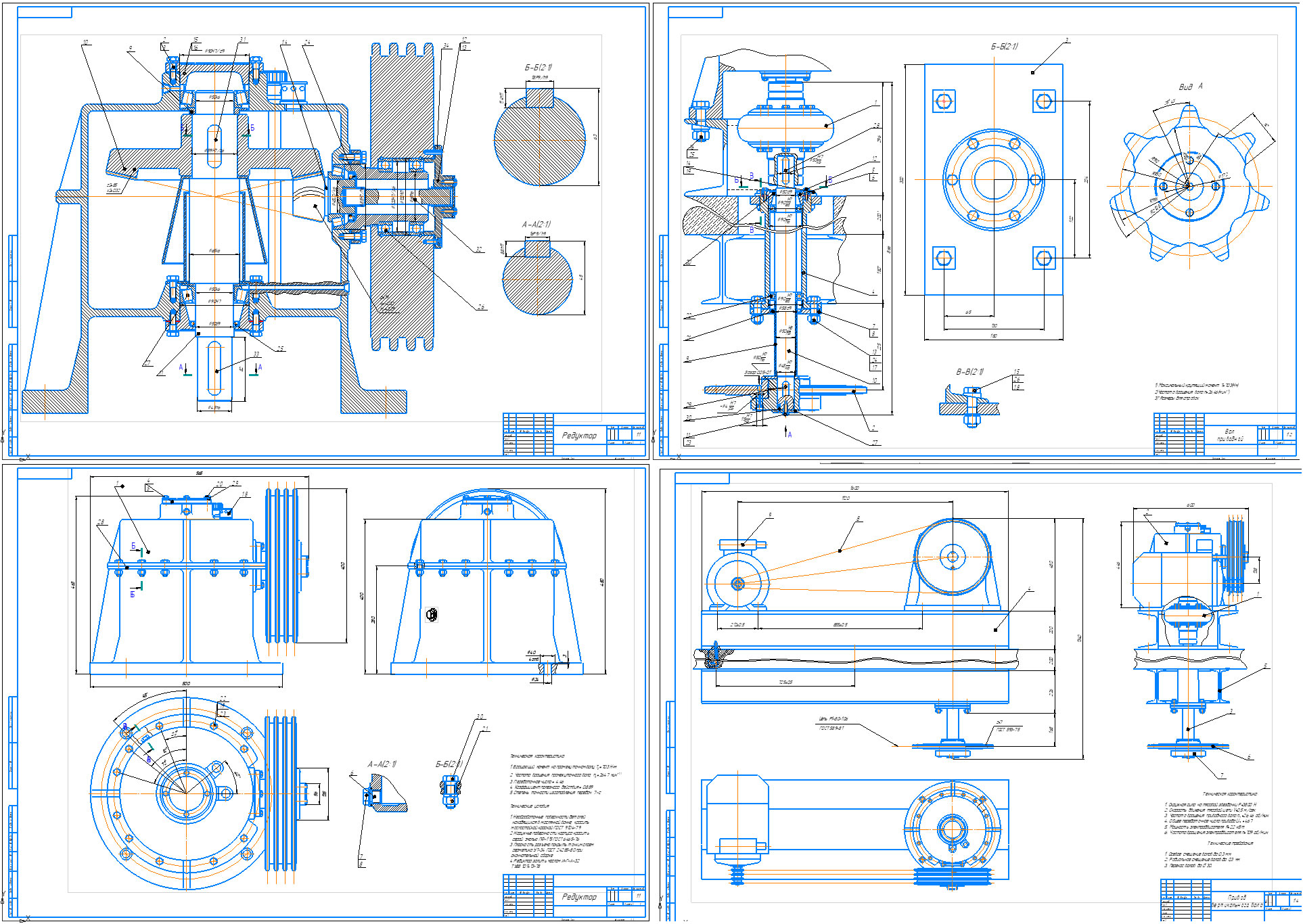

Задание 27 Вертикальный вал - устройство для приводов цепных конвейеров. Вал проходит через межэтажное перекрытие. Проект содержит записку, 7 листов графической части. Спецификаций нет. Совсем нет.
Применим радиальную сборку конструкции выбранного редуктора. Корпус редуктора состоит из 2-х частей.. Эта конструкция характеризуется сложностью механической обработки. Посадочное отверстие под подшипники валов обрабатываются в сборе половинок корпуса, соединенных по предварительно обработанным плоскостям разъёма.

Содержание
Техническое задание………………………………………………………………………………………………..….....3
Кинематическая схема механизма………………………………………………..…………………...…….…...4
Выбор электродвигателя………………………………………………………………………..………………….…...5
Определение общего передаточного числа и разбивка его по ступеням…………………….6
Определение мощности, частоты вращения и крутящего момента для каждого вала……………………………………………………………………………………………………………….…..……….......6
Выбор материала и определение допускаемых напряжений редуктора.......................6
Определение основных параметров редуктора……………………..…….…………………………....9
Определение диаметров всех валов……………………………………………..............................14
Выбор и проверка подшипников качения по динамической грузоподъёмности……...16
Проверочный расчет тихоходного вала (наиболее нагруженного) на усталостную прочность и выносливость……………………………………………………………………………………….…..18
Расчет шпоночных соединений……………………………………………………………………………….…..22
Конструирование крышек подшипников…………………………………………………………….……..24
Выбор муфт…………………………………………………………………………………………………………………..24
Расчет приводной звездочки……………………………………………………………………………………….25
Смазка зубчатых зацеплений и подшипников……………………………………………….…………..25
Сборка редуктора……………………………………………………………………………………………….….…….26
Список литературы…………………………………………………………………………………………..27

Техническая характеристика привода:
1. Окружная сила на тяговой звездочки F=3800 Н.
2. Скорость движения тяговой цепи V=0,5 м/сек.
3. Частота вращения приводного вала nпр.=26,46 об/мин.
4. Общее передаточное число привода Uпр.=4,67
5. Мощность электродвигателя P=2,2 кВт.
6. Частота вращения электродвигателя n=709 об/мин.

Техническая характеристика редуктора:
1. Вращающий момент на промежуточном валу,T=703 Н м
2. Частота вращения промежуточного вала, n=26.47 мин
3. Передаточное число = 4.46
4. Коэффициент полезного действия = 0.889
5. Степень точности изготовления передач 7-c
