Модернизация барабанного смесителя

0
338
1866
7
0
150

ВКГТУ им. Д. Серикбаева
Кафедра Технологические машины и оборудование
Курсовой проект по дисциплине "Механическое оборудование металлургических заводов"
Тема: "Модернизация барабанного смесителя"
Усть-Каменогорск 2014

Данным проектом предлагается изменить рабочий орган барабанного смесителя на лопасти которые могут поворачиваться относительно друг друга на 360°, располагаясь в спиралевидном или в шахматном порядке, что приводит к интенсификации процесса смешения в радиальном сечении. В связи с этим повышается эффективность и интенсивность протекания процесса смешивания сыпучих материалов и, как следствие, повышается качество смеси.
Как показывают расчеты представленные в курсовой работе внедрения увеличивают надежность и долговечность оборудования. Расчеты также показали, что напряжения в Г-образных лопастях значительно меньше допустимых напряжений. Из этого можно сделать вывод, что эти детали можно выполнить из более дешевых материалов. Повышают эффективность работы цеха за счет снижения времени технологических простоев. В тоже время внедрения проекта не требует значительных капитальных затрат и ввода в действие нового технологического оборудования.

Техническая характеристика
Производительность, т/ч 1200
Наружный радиус вращения лопастей, м 0,295
Внутренний радиус вращения лопастей, м 0,200
Средний угол наклона лопастей 43
Число лопастей для двух валов 23х2
Ширина лопасти, м 0,09
Плотность материала, кг/м 1800
Мощность электродвигателя привода, кВт 400
Габаритные размеры, мм:
длина 15358
ширина 7100
высота 5326
Масса, кг 87600



Дата
08.12.2014
Язык
Русский
Состав
Смеситель барабанный (СБ), Модернизируемая часть - вал с лопостями (СБ), деталировла (Вал, Стержень, Лопасть), Спецификации, ПЗ
Софт

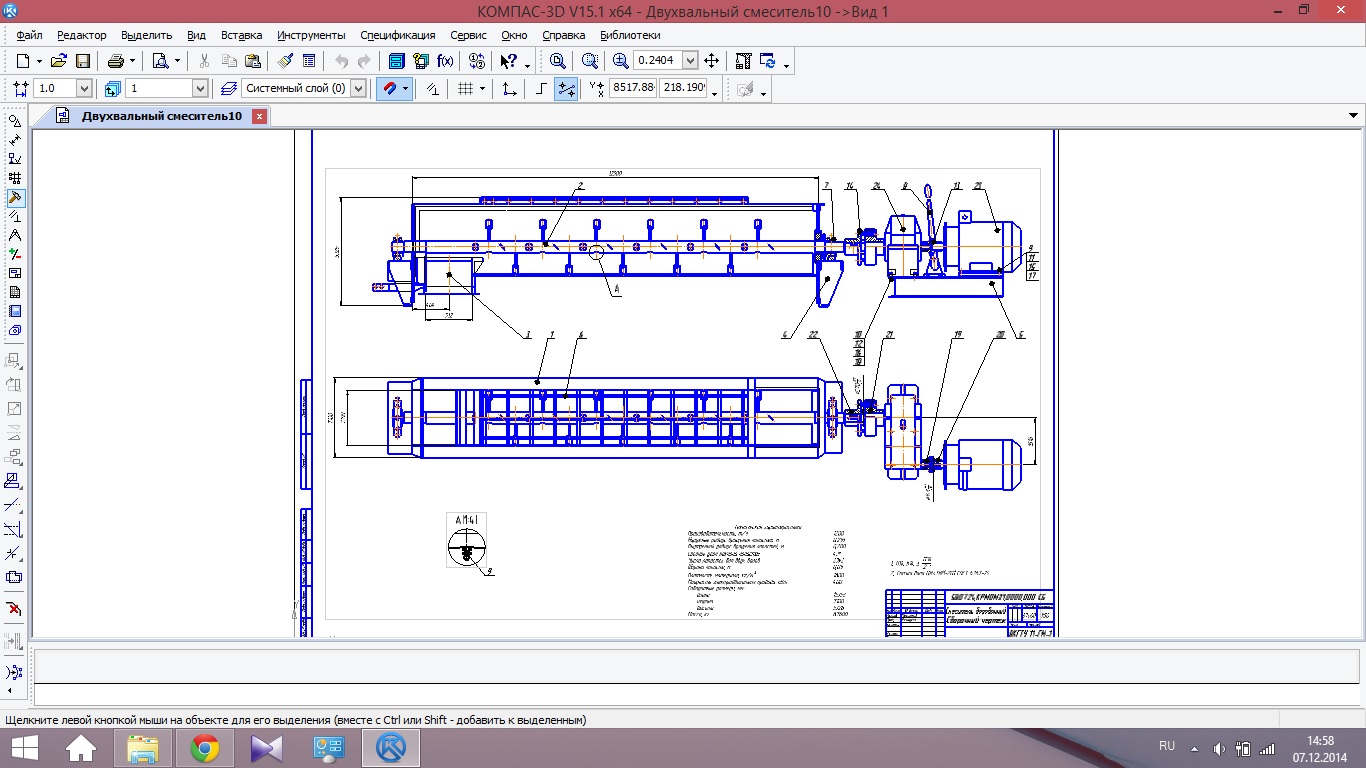

КОМПАС-3D 15 Как открыть?
Содержимое архива
  • Вал.cdw
  • Двухвальный смеситель10.spw
  • Вал двухвального смесителя10.spw
  • Вал двухвального смесителя10.cdw
  • Стержень.cdw
  • Двухвальный смеситель10.cdw
  • Лопасть.cdw
  • ПЗ Смеситель.docx
