Курсовое проектирование на тему: "Привод к шнеку-смесителю"

Балтийская государственная академия рыбопромыслового флота
Кафедра судовых энергетических установок
Курсовой проект по дисциплине "Детали Машин"
На тему: "Привод к шнеку-смесителю"
Калининград 2017

Тяговая силан шнека F, кН - 2,0
Скорость перемещения смеси V, м/с - 1,2
Наружный диаметр шнека D, мм - 500
Угол наклона ременной передаги , град - 45
Допустимое отклонение скорости смеси, % -3
Срок службы привода L, лет - 5

В данной работе рассчитываются и выбираются все параметры привода.

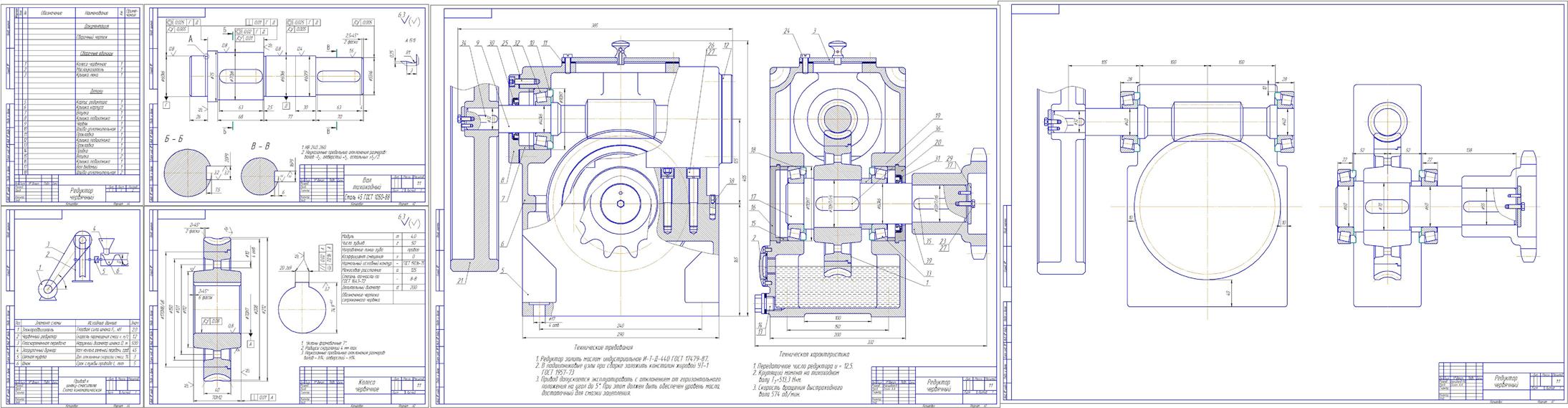

Графическая часть содержит: вал, кинематическую схему, колесо червячное, червячный редуктор,сборку со спецификацией.

Содержание
Техническое задание
1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой клиноременной передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
11 Проверочные расчеты
12 Расчет технического уровня редуктора
Литература

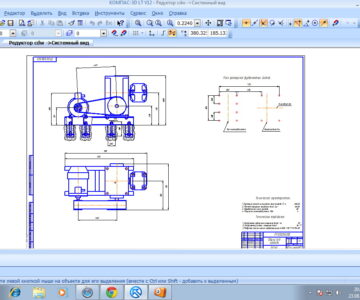

Состав: Вал, Колесо червячное, Кинематическая схема, Редуктор червячный, Сборка, Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Skhema_kinematicheskaya_8-5.cdw
Raschet_8-5.doc
Val (1).cdw
VCh-125-12_5.cdw
Koleso_chervyachnoe.cdw
Spetsifikatsia.spw
Komponovka.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
