Проектирование привода к шнеку-смесителю u=37

Югорский государственный университет
Институт нефти и газа
Курсовой проект по дисциплине "Прикладная механика"
На тему "Проектирование приводы к шнеку-смесителю"
Ханты-Мансийск 2020

Тяговая сила шнека F, кН – 2,2
Скорость перемещения смеси, м/с – 1,0
Наружный диаметр, мм – 500,
Угол наклона ремённой передачи, град 60
Допускаемое отклонение скорости смеси , % - 6,
Срок службы привода , лет – 6.

Техническая характеристика:
1. Вращающий момент на приводном валу - 550,7 Н·м.
2. Частота вращения приводного вала - 38,1 об/мин.
3. Мощность электродвигателя - 4 кВт.
4. Синхронная частота вращения электродвигателя - 1500 об/мин.
5. Общее передаточное число привода - 37,43.
6. Передаточное число редуктора - 12,5.

В данном курсовом проекте произведен расчет привода к шнеку-смесителю, включающей в себя двигатель, червячный редуктор, плоскоременную передачу, загрузочнуый бункер и цепную муфту. Выполнен расчет и конструирование червячного одноступенчатого редуктора, произведен подбор и проверочный расчет подшипников входного и выходного валов. Выполнен подбор смазки редуктора. Рассчитаны напряжения, возникающие в опорах валов, а также крутящие и изгибающие моменты, приведены их эпюры.

Введение
1 Анализ кинематической схемы привода
2 Выбор электродвигателя. Кинематический расчет привода
3 Выбор материалов передачи. Определение допускаемых напряжений

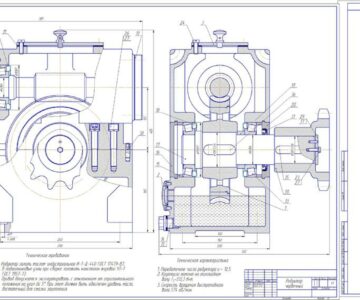

4 Расчет закрытой червячной передачи редуктора
5 Расчет и проектирование открытой ременной передачи
6 Нагрузки валов редуктора
7 Проектный расчёт валов
8 Расчётная схема валов редуктора
9 Проверочный расчёт подшипников

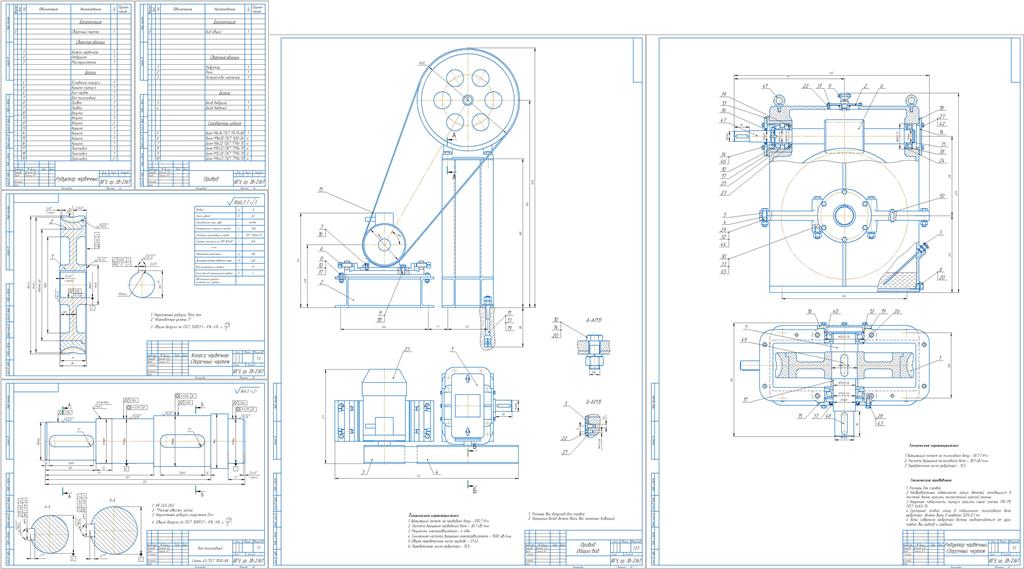

10 Конструктивная компоновка привода
11 Проверочный расчет шпонок
12 Тепловой расчет редуктора
Заключение
Список использованных источников
