Проектирование привода к шнеку-смесителю

Карагандинский государственный технический университет
Кафедра транспорта и технологических машин
Курсовой проект по дисциплине:"Детали машин"
На тему: "Проектирование провода к шнеку-смесителю"
Караганда 2013

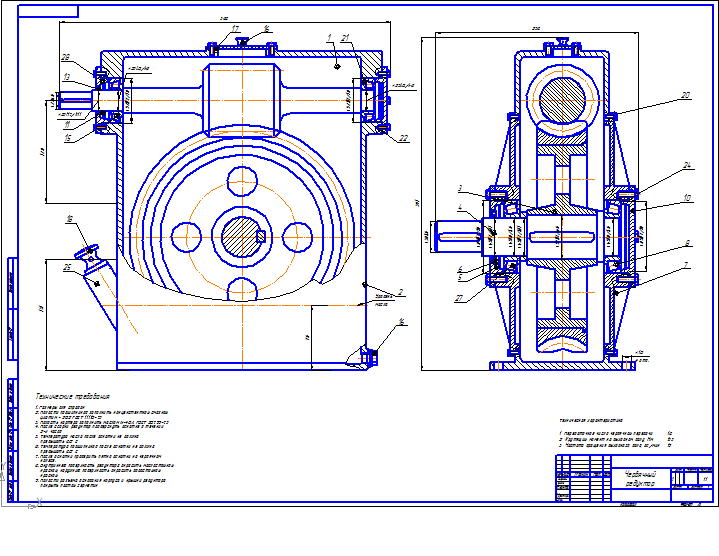

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к шнеку-смесителю, который включает в себя электрический двигатель, червячную передачу цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и чертежи деталировки редуктора (вал, шестерня, колесо).
Курсовой проект содержит 5 листов формата А1, 1 спецификацию, 43 страницы пояснительной записки, содержащей 5 рисунков, и 4 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель с мощностью 5,5 кВт и частотой вращения 2880 об/мин (согласно исходных данных). Марка двигателя: 4A100S2У3
Передаточное число клиноременной передачи U=3,2
Натяжение ремня – периодическое.
Частота вращения на выходном валу редуктора - 60 об/мин
Общее передаточное число привода – 57,6
Вращающий момент на выходном валу - 721 Нм

Техническая характеристика для расчета червячной передачи:
Частота вращения червяка n2= 900 об/мин;
Частота вращения червячного колеса n3=50 об/мин;
Передаточное число ступени uч = 18;
Вращающий момент на валу червяка Т1 = 52 Н • м.
Вращающий момент на валу червячного колеса Т2 = 721 Н • м.
Расположение червяка – верхнее (над колесом).

Состав: Привод к шнеку-смесителю(ВО), редуктор цилиндрический (СБ), деталировка (вал, шестерня, колесо), спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 15 sp2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода к шнеку-смесителю

3.cdw
Записка.doc
Spetsifikatsia_Reduktora.spw
4.cdw
5.cdw
2.cdw
1.cdw
