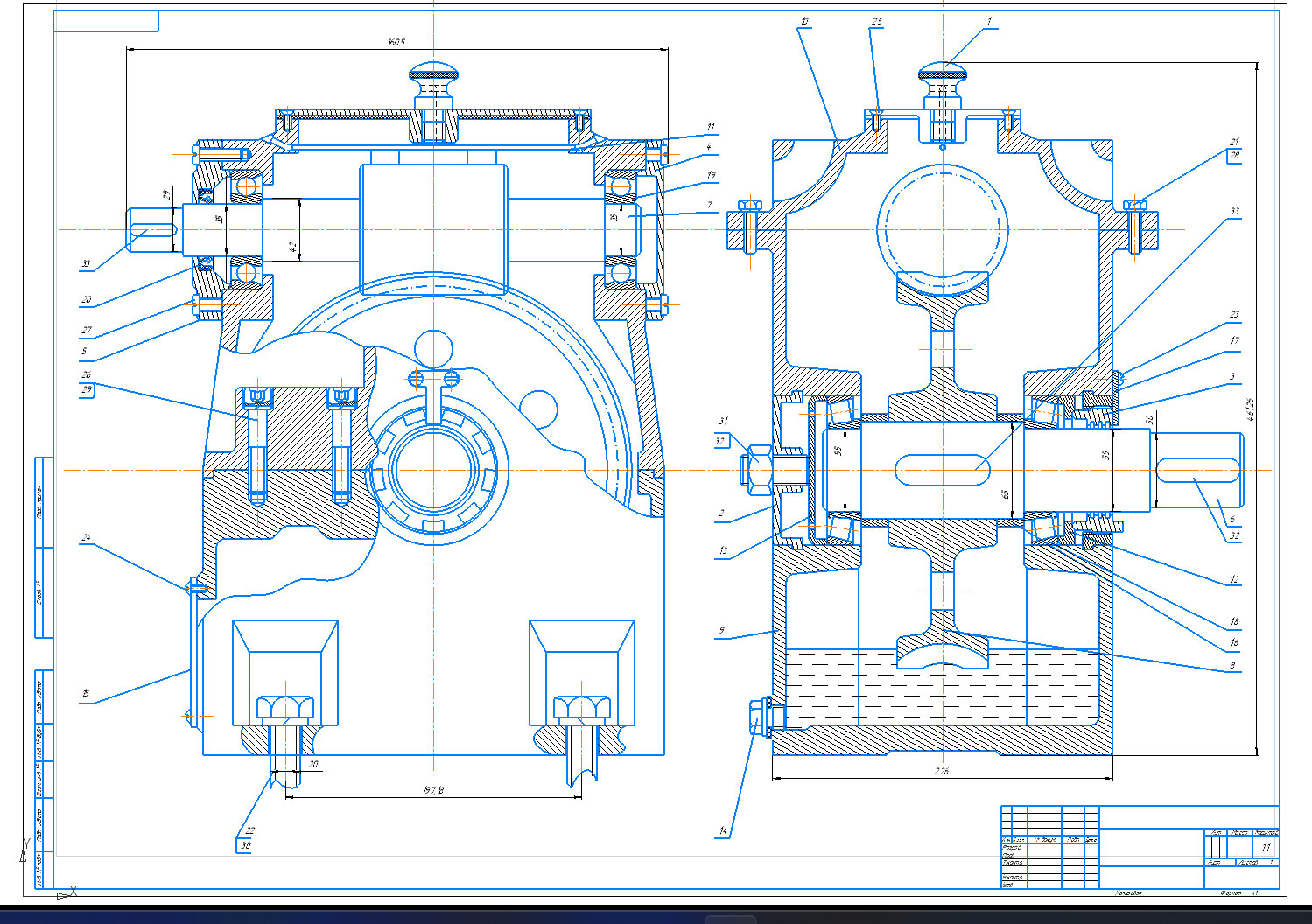

Чертёж червячного редуктора (привод шнека-смесителя)

Назначение: Смеситель шнековый (спиральный) предназначен для смешивания сухих сыпучих материалов. Могут применяться в пищевой, косметической, фармацевтической, химической и других различных отраслях промышленности для получения смеси с высокой гомогенностью за минимальное время.
Смеситель состоит из горизонтального цилиндрического корыта с крышкой. Корыто для перемешивания смеси выполнено из внешнего и внутреннего контура. На крышке корыта оборудовано загрузочное отверстие с крышкой. Внизу, разгрузочное отверстие оборудовано «бабочкой». В пространстве между внутренним и внешним контуром смонтированы электрические тены, термодатчик. Корыто закрепляется на станине, представляющей сварную раму. Внутри корыта расположен рабочий вал. На валу расположен возвратно-поступательный шнек и ленточный двойной шнек. Привод вала осуществляется от мотор-редуктора. Смеситель оборудован термоконтроллером, емкостью под масло, шкафом управления.
