Расчет и проектирование редуктора к шнеку-смесителю

Курганский государственный университет
Кафедра «Механика машин и основы конструирования»

КУРСОВОЙ ПРОЕКТ
по дисциплине
«Детали машин и основы конструирования»
Тема: Расчет и проектирование редуктора к шнеку-смесителю

Исходные данные:
Тяговая сила шнека: F = 2,7 кН;
Скорость перемещения смеси: υ = 0,9 м/с;
Наружный диаметр шнека: D=550 мм;
Угол наклона ременной передачи: θ=45о;
Допускаемое отклонение скорости тяговой цепи: δ=5%;
Срок службы: L=4 лет.

Задание на курсовой проект
Введение
Кинематический и силовой расчет привода
1 Расчет червячной передачи редуктора
2 Проектный расчет валов редуктора
2.1 Ведущий вал
2.2 Ведомый вал
3 Выбор подшипников
4 Конструктивные размеры червяка и червячного колеса редуктора
5 Конструктивные размеры корпуса редуктора
6 Компоновка редуктора
7 Проверочный расчет подшипников
7.1 Ведущий вал
7.2 Ведомый вал
8 Тепловой расчет редуктора
9 Проверочный расчет шпоночных соединений
10 Проверочный расчет валов редуктора
10.1 Ведущий вал
10.2 Ведомый вал
11 Выбор масла. Смазочные материалы
12 Сборка редуктора

Заключение
Список литературы

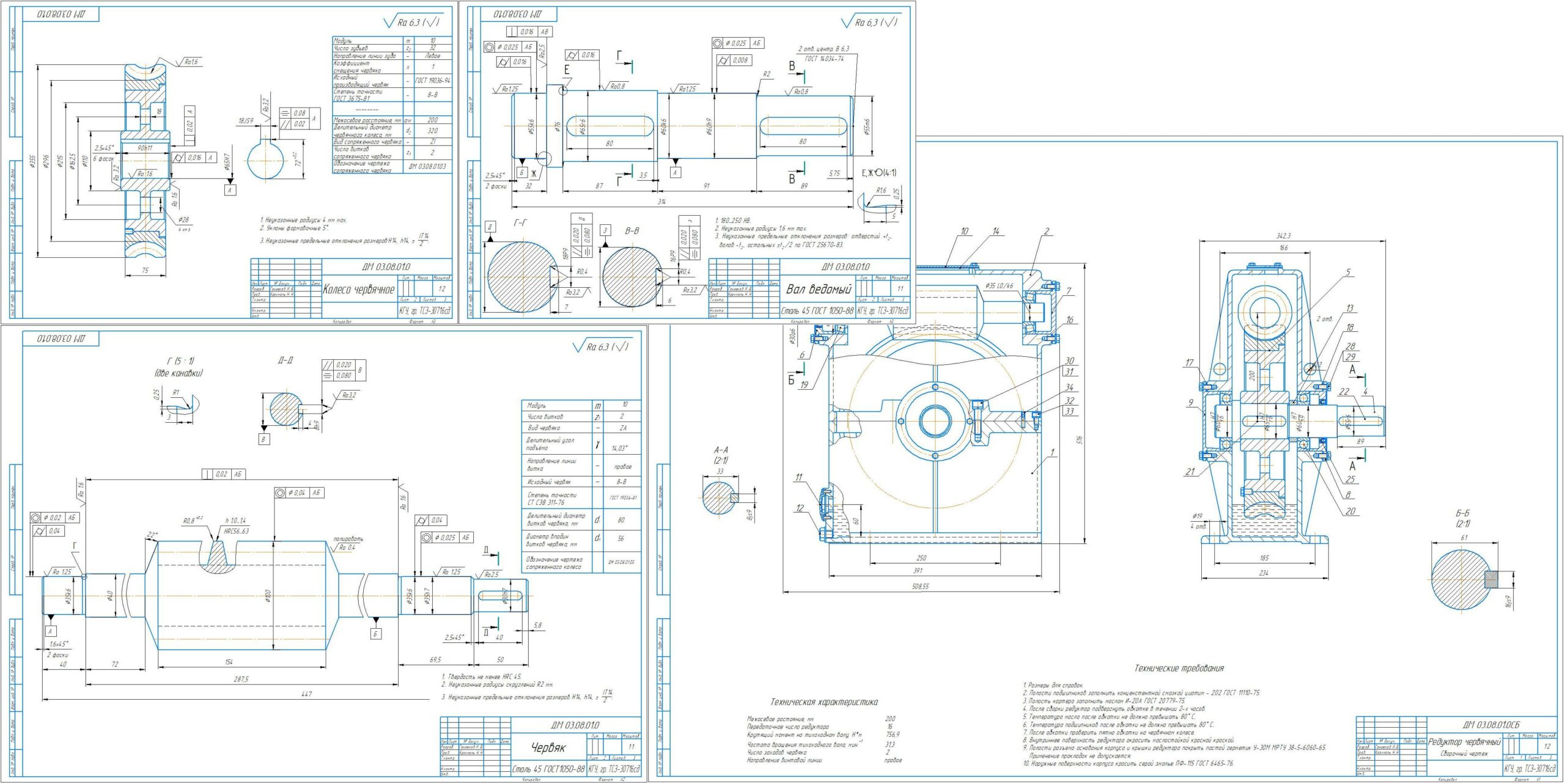

Состав: Записка, чертежи: сборочный чертеж редуктора, вал, колесо, червяк. Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование редуктора к шнеку-смесителю

редуктор/~$червяк.cd~
редуктор/вал.cdw
редуктор/Запискаа.docx
редуктор/колесо.cdw
редуктор/редуктор (задание 3.8) - 5.cdw
редуктор/Спецификация-редуктор.spw
редуктор/червяк.cdw
редуктор
