Привод к шнеку-смесителю

Альметьевский государственный нефтяной институт
Кафедра прикладной механики
Курсовая работа по курсу:«Детали машин и основы конструирования»
На тему: «Привод к шнеку-смесителю»
Альметьевск 2013

В данной работе проводятся:
ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ
РАСЧЕТ ПЛОСКОРЕМЕННОЙ ПЕРЕДАЧИ
РАСЧЕТ РЕДУКТОРА
ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА
КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА РЕДУКТОРА
ПЕРВЫЙ ЭТАП КОМПОНОВКИ РЕДУКТОРА
ПРОВЕРКА ДОЛГОВЕЧНОСТИ ПОДШИПНИКОВ
Выбор муфты
ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА
ПРОВЕРКА ПРОЧНОСТИ ШПОНОЧНЫХ СОЕДИНЕНИЙ
УТОЧНЕННЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА
ВЫБОР СОРТА МАСЛА

Курсовая работа содержит формата А1 графической части, 36 страниц пояснительной записки, содержащей 8 рисунков, 3 таблицы и 6 источников.

Содержание графической части:
Вал ведомый
Червячное колесо
Червяк
Крышка редуктора
Эпюра нагрузки ведомого вала
Эпюра нагрузки червяка
Монтажный чертеж
Рама
Спецификация монтажного чертежа
Спецификация редуктора

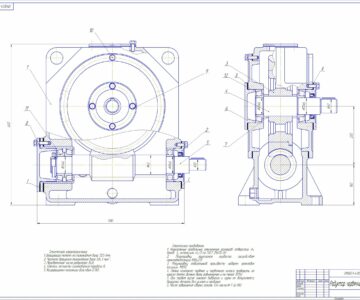

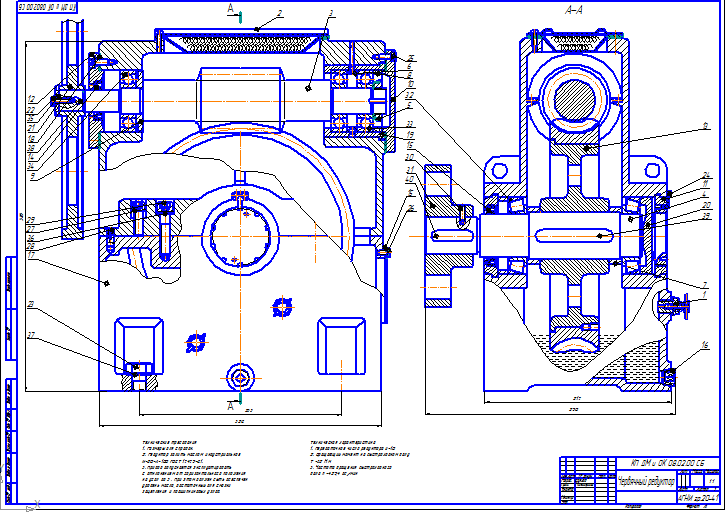

Червячный редуктор

Исходные данные:
Тяговая сила шнека.....................................1,3 кН
Скорость перемещения смеси....................0,9 м/с
Наружный диаметр шнека..........................400 мм
Угол наклона ременной передачи............30 град
Допускаемое отклонение скорости смеси......3 %
Срок службы привода......................................5 лет

Состав: Червячный редуктор(СБ), Деталировка(Вал ведомый , Червячное колесо , Червяк), Крышка редуктора, Эпюра нагрузки ведомого вала, Эпюра нагрузки червяка, Монтажный чертеж, Рама, Спецификация монтажного чертежа, Спецификация редуктора , ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
колесо.cdw
ведомый_эпюр.cdw
монт.cdw
Poyasnitelnaya_zapiska.doc
крышка.cdw
ЧЕРВЯЧНЫЙ РЕДУКТОР.cdw
Червяк.cdw
спецификация_монтажка.cdw
рама.cdw
черв эпюра.cdw
спецификация.cdw
ВАЛ ВЕДОМЫЙ.cdw
