КОМПАС 3D 18

Проектирование привода к шнековому смесителю

Уфимский государственный нефтяной технический университет
Кафедра: "Технология машиностроения"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода к шнековому смесителю"
Стерлитамак 2015

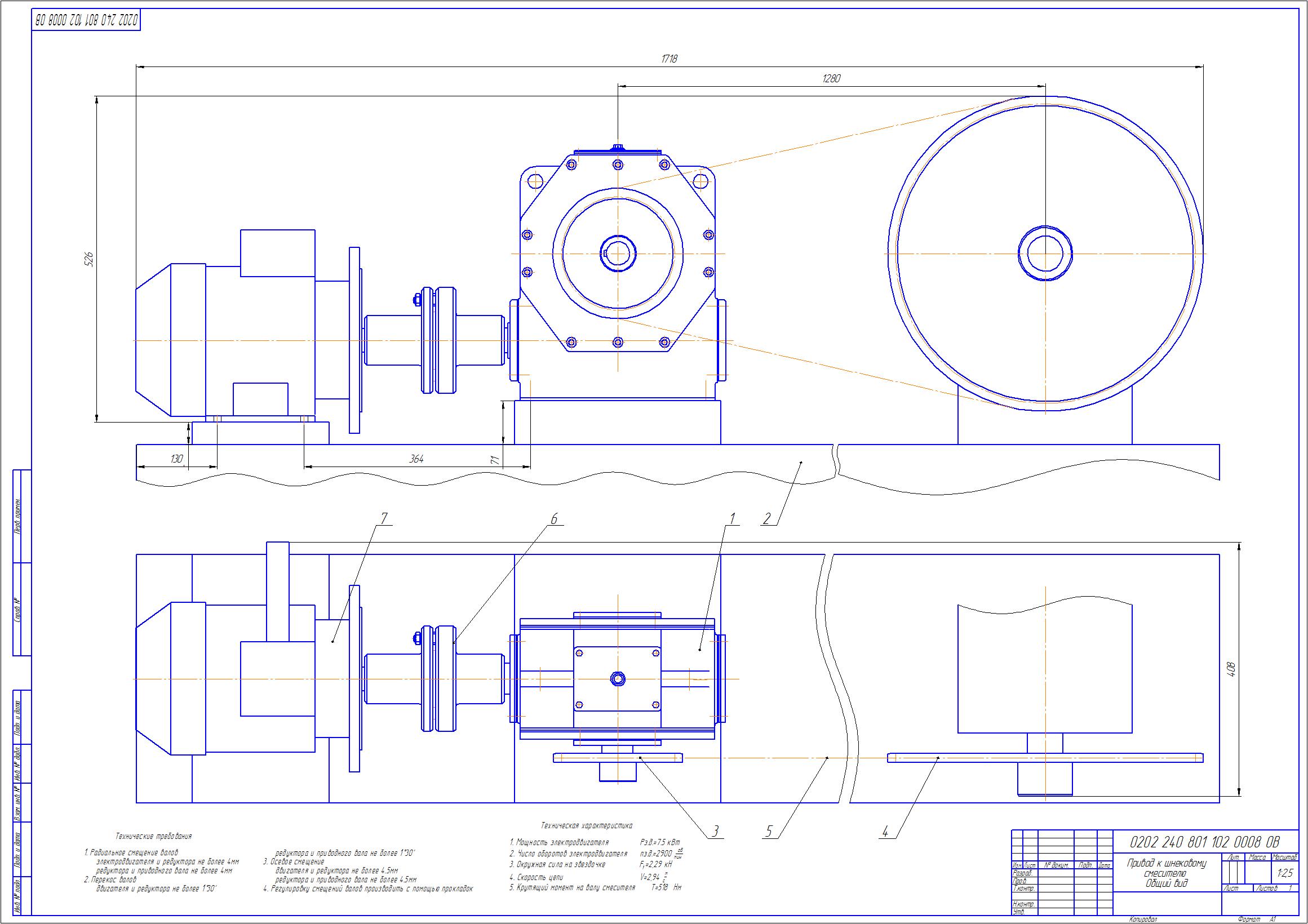

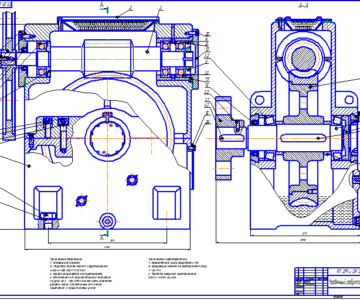

В рамках данного курсового проекта были произведены расчеты и проектирование привода к шнековому смесителю, который включает в себя электрический двигатель, цепную передачу и одноступенчатый червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал тихоходный, червяк, колесо, корпус).
Курсовой проект содержит 3 листа формата А1, 3 листа формата А3, 3 спецификации, 31 страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ112М2УЗ (мощность 7,5 кВт, частота вращения 2900 об/мин)
Редуктор червячный одноступенчатый (u=10)
Частота вращения на выходном валу редуктора - 290 об/мин
Общее передаточное число привода - 25
Вращающий момент на выходном валу - 518,2 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2900
2. Общее передаточное число редуктора 10
3. Вращающий момент на тихоходном валу, Нм 222,88

Состав: Привод к шнековому смесителя (ВО), редуктор червячный (СБ), деталировка (корпус, вал, червяк, колесо), спецификация на привод, спецификация на редуктор, спецификация на червяк, ПЗ Язык документа

Софт: КОМПАС-3D 16
