Проектирование привода к смесителю

Уфимский государственный нефтяной технический университет
Кафедра: "Технология машиностроения"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода к смесителю"
Стерлитамак 2015

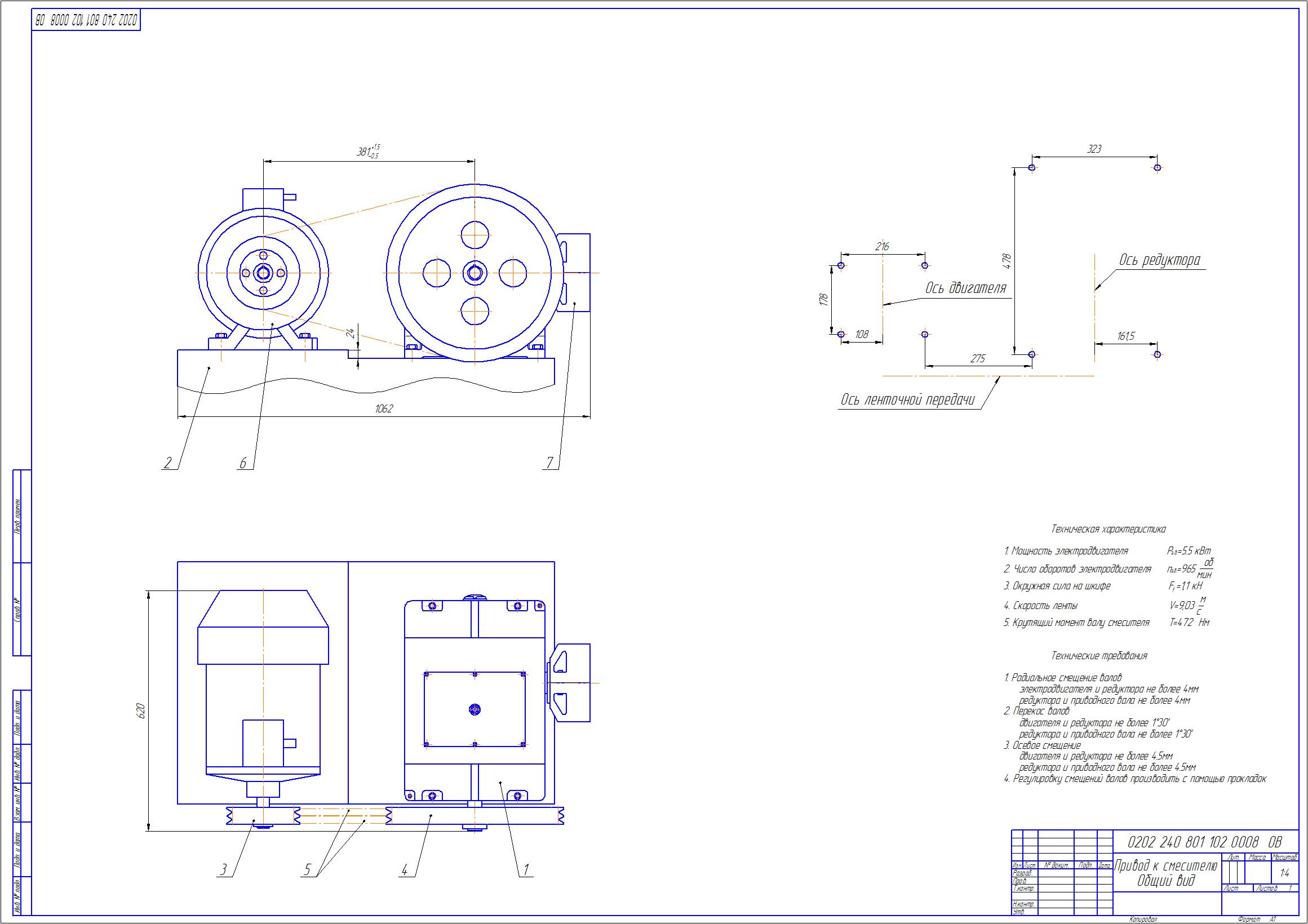

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к смесителю, который включает в себя электрический двигатель, плоскоременную передачу и одноступенчатый конический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал тихоходный, вал быстроходный, колесо, корпус).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 2 спецификации, 35 страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ132S6УЗ (мощность 5,5 кВт, частота вращения 965 об/мин)
Редуктор конический одноступенчатый (u=4)
Частота вращения на выходном валу редуктора - 96,5 об/мин
Общее передаточное число привода - 10
Вращающий момент на выходном валу - 472 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 386
2. Общее передаточное число редуктора 4
3. Вращающий момент на тихоходном валу, Нм 481

Состав: Привод смесителя (ВО), редуктор корнический (СБ), деталировка (корпус, вал, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа
