Министерство сельского хозяйства и продовольствия Республики Беларусь
Учреждение образования
«ГРОДНЕНСКИЙ ГОСУДАРСТВЕНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
Кафедра технической механики и материаловедения
Курсовая работа на тему: Проектирование приводной станции транспортера

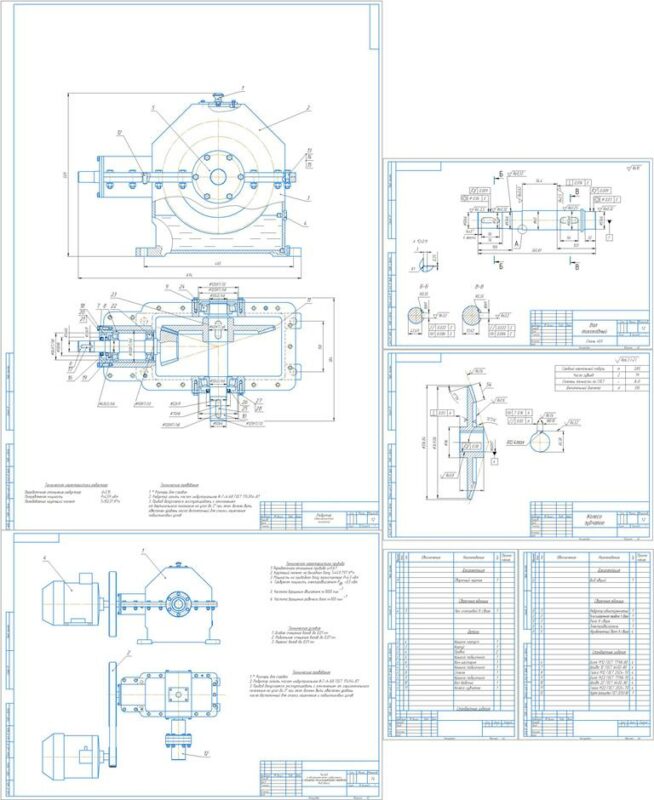

Одноступенчатый конический редуктор(сборочный чертеж), чертеж приводной станции транспортера, чертеж тихоходного вала редуктора, чертеж зубчатого колеса, спецификация к приводу, спецификация к сборочному чертежу
Технические характеристики привода:
-мощность на ведомом валу Р=4,5 кВт
-частота вращения ведомого валаn= 100мин-1
-срок службы привода Lh=6 лет
Содержание
Введение 3
1 Кинематический расчет привода.Выбор электродвигателя 4
2 Расчет передач 7
2.1 Расчет поликлиноременной передачи 7
2.2 Расчет конической передачи 10
3 Компоновка редуктора 16
4 Расчет валов редуктора
4.1Проектный расчет валов
4.2 Расчетная схема валов
4.3 Проверочный расчет валов 18
5 Расчет подшипников
5.1Расчет подшипников ведущего вала
5.2 Расчет подшипников ведомого вала 30
6 Конструирование узлов деталей редукторной установки
6.1 Конструирование зубчатых колес
6.2 Конструирование крышки подшипника
6.3 Конструирование корпуса редуктора
6.4 Конструирование шкивов поликлиноременной передачи 38
7 Выбор и проверка шпоночных соединений 42
8 Выбор масла и способа смазывания 44
9 Выбор муфты 45
10 Сборка редуктора 46
11 Техника безопасности 47
Литература 48
