Уфимский государственный нефтяной химический университет
Кафедра: "Технология машиностроения"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода смесителя"
Стерлитамак 2015

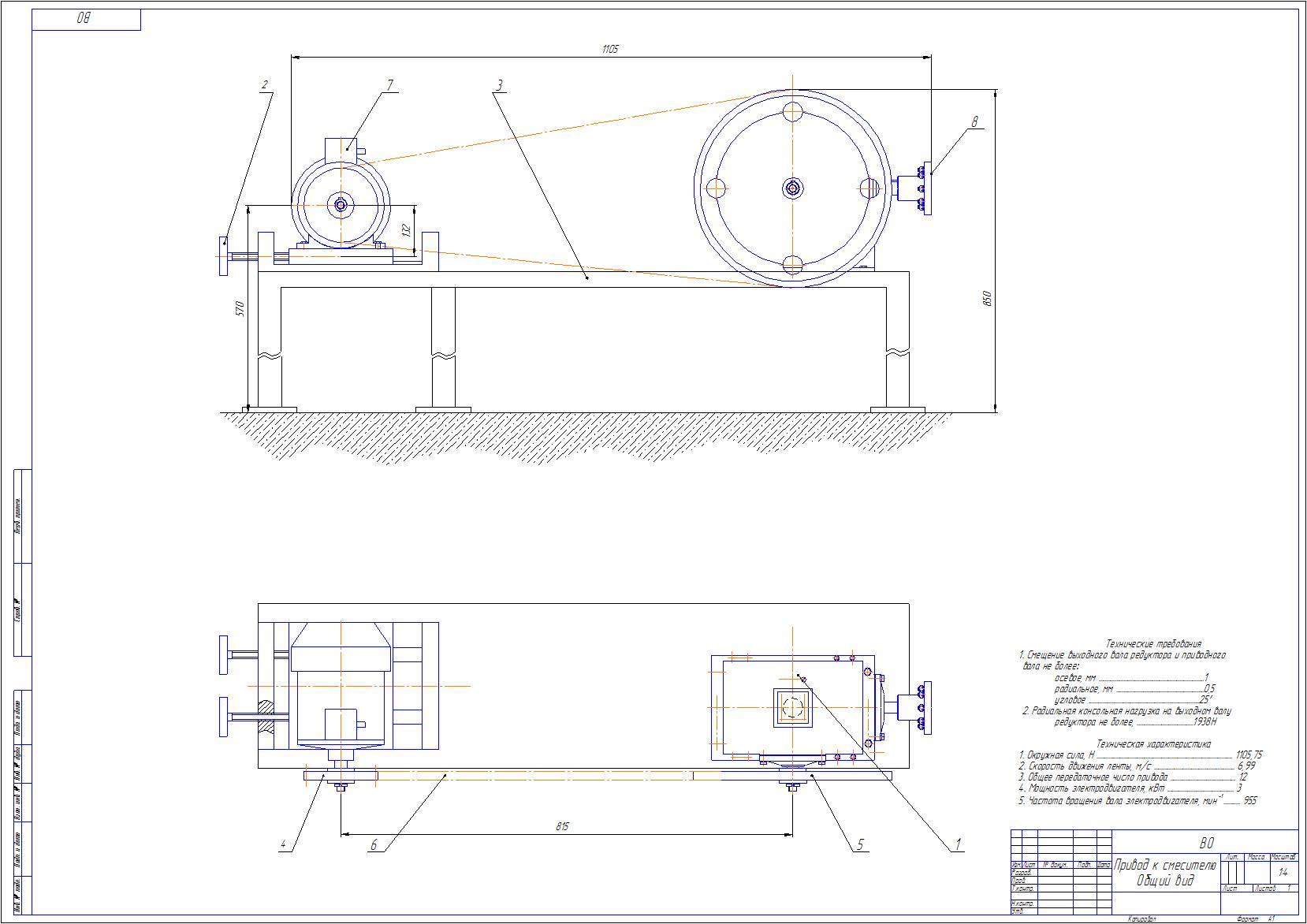

В рамках данного курсового проекта произведены расчеты и проектирование привода смесителя, который включает в себя электрический двигатель, плоскоременную передачу и одноступенчатый конический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 36 страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц и 3 источника.
Техническая характеристика привода:
Электродвигатель асинхронный 4АМ112МА6УЗ (мощность 3,0 кВт, частота вращения 955 об/мин)
Редуктор конический одноступенчатый (u=4)
Частота вращения на выходном валу редуктора - 96,5 об/мин
Общее передаточное число привода - 41
Вращающий момент на валу смесителя - 472 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 386
2. Общее передаточное число редуктора 4
3. Вращающий момент на тихоходном валу, Нм 481
