Проектирвоание привода к смесителю

Уфимский государственный нефтяной технический университет
Кафедра: "Технология машиностроения"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода к смесителю"
Стерлитамак 2015

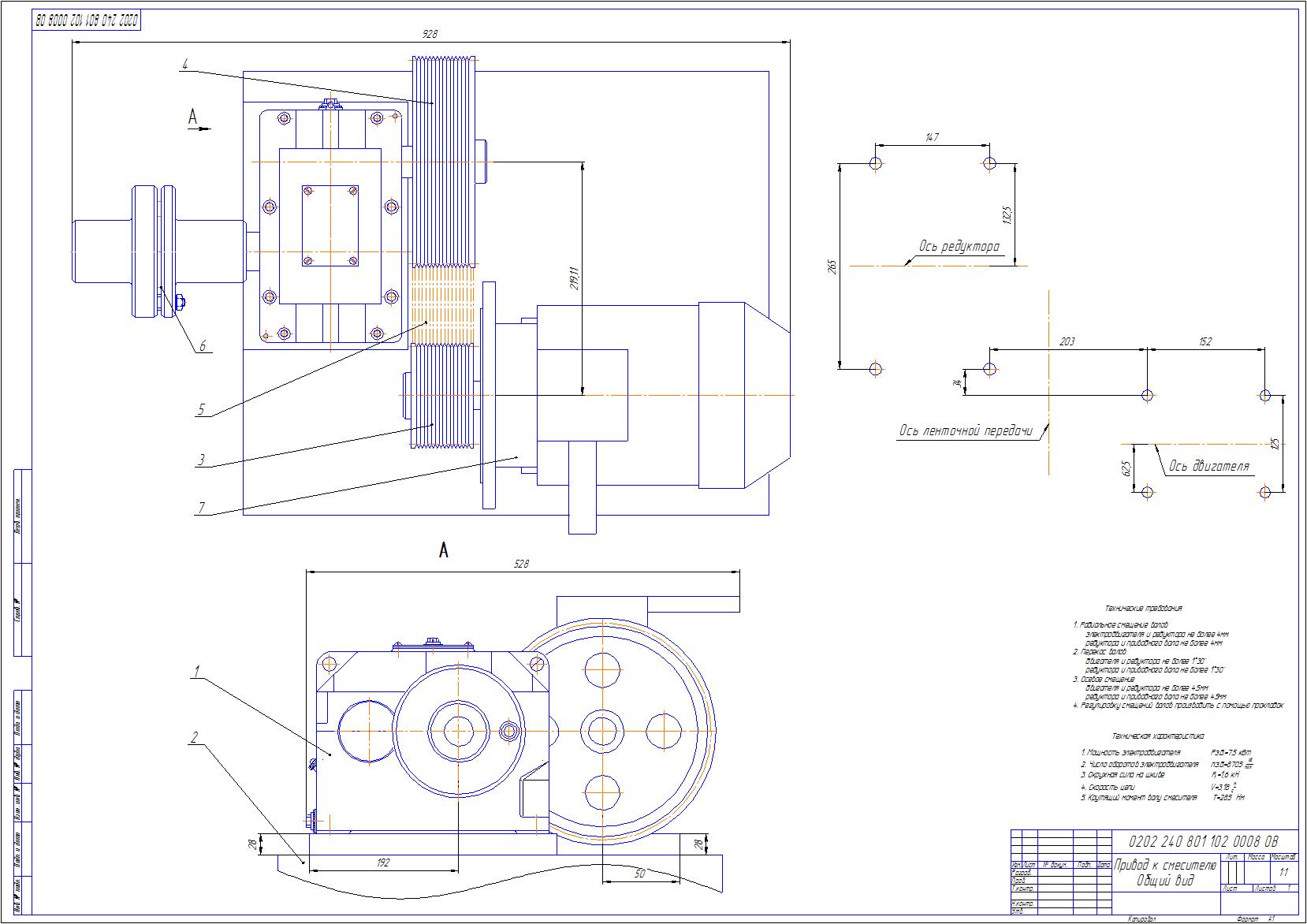

В рамках данного курсового проекта были произведены расчеты и проектирование привода к смесителю, который включает в себя электрический двигатель, поликлиновую ременную передачу и одноступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал тихоходный, вал быстроходный, колесо, корпус).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 2 спецификации, 36 страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ132М6УЗ (мощность 7,5 кВт, частота вращения 870 об/мин)
Редуктор цилиндрический одноступенчатый (u=2,5)
Частота вращения на выходном валу редуктора - 174 об/мин
Общее передаточное число привода - 5
Вращающий момент на выходном валу - 285,3 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 435
2. Общее передаточное число редуктора 2,5
3. Вращающий момент на тихоходном валу, Нм 291,13

Состав: Привод смесителя (ВО), редуктор цилиндрический (СБ), деталировка (корпус, вал, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирвоание привода к смесителю

Просмотр файлов
Курсак 4.docx
Вал.cdw
Колесо.cdw
Корпус.cdw
Привод.cdw
Редуктор.cdw
Шестерня.cdw
Спецификация привод.spw
Спецификация редуктор.spw
