Проектирование привода испытательной установки

Трехгорный технологический институт "НИЯУ МИФИ"
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование главного редуктора испытательной установки"
Трехгорный 2015

В курсовом проекте произведён расчёт привода для испытательной установки.
Курсовой проект включает в себя выбор электродвигателя, выбор материала для зубчатых колёс и шестерен, а также расчет допускаемых контактных напряжений и напряжений изгиба, определение частот вращения и вращающих моментов на валах редуктора. Так же произведен проектный и проверочный расчет цилиндрических прямозубой передачи, проектный и проверочный расчёт валов редуктора и выбор подшипников.
В курсовом проекте произведено конструирование зубчатых колес, расчет шпоночных соединений, конструирование корпуса редуктора и крышек подшипников. Сделан выбор смазочных материалов и систем смазывания редуктора, подбор и расчет муфт. Произведено описание порядка сборки редуктора и назначение посадок.
Курсовой проект содержит 41 лист пояснительной записки, 3 чертежа А1, 1 чертеж А3

Техническая характеристика привода:
1. Мощность, кВт 2,2;
2. Частота вращения выходного вала, min 180;
3. Крутящий момент на выходном валу, Н м 109;
4. Тип смазки - картерная, объём, л 0,55;
5. Режим работы, ч 12/24;
6. Ресурс редуктора привода, часов 28800;
7. u=5.4

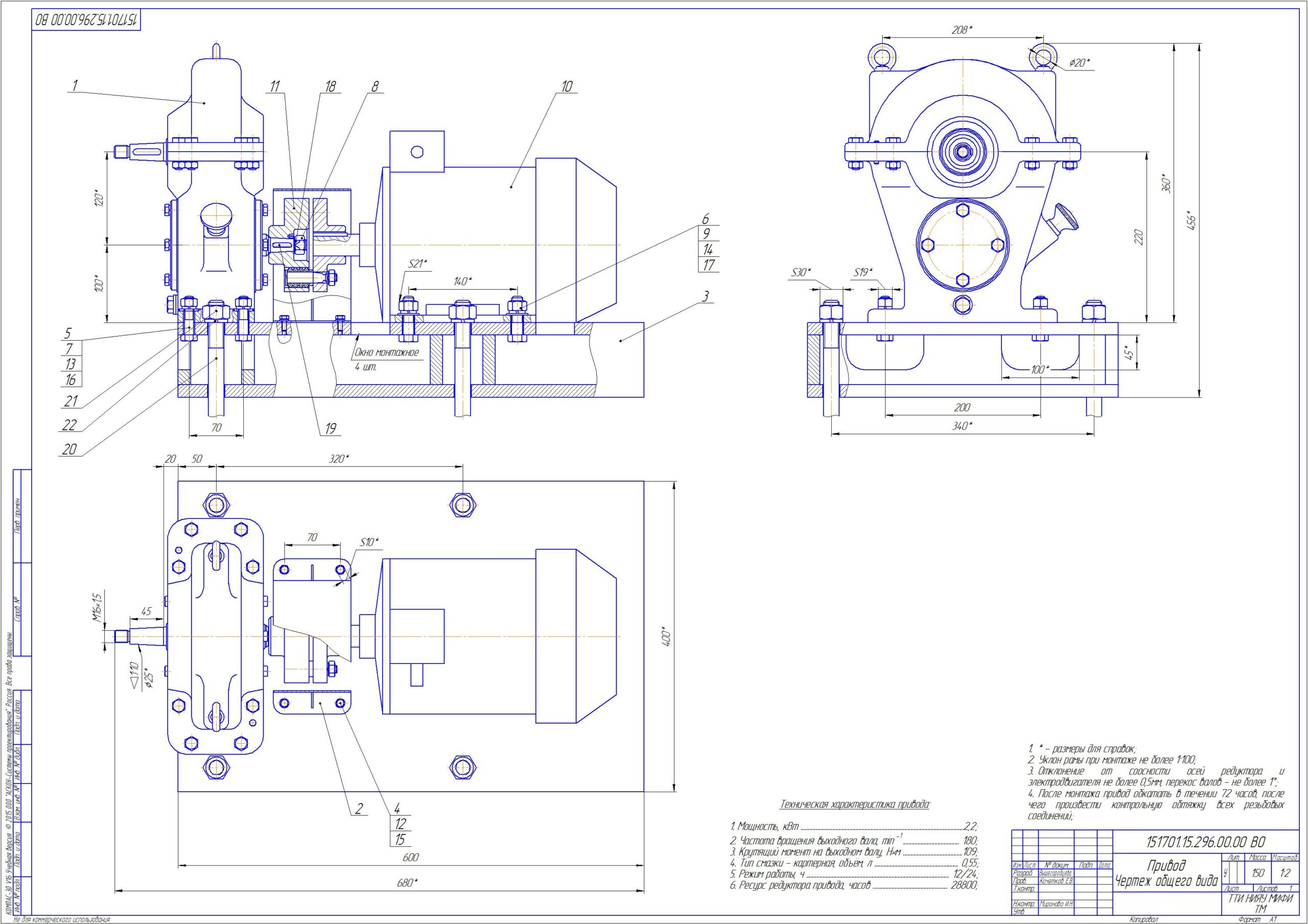

Состав: Общий вид привода (ВО), Сборочный чертеж редуктора (СБ), Рама (СБ), Деталирока (вал), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода испытательной установки

KP_Detali mashin i osnovy konstruirovaniya\annotaciya (2).docx
KP_Detali mashin i osnovy konstruirovaniya\annotaciya.docx
KP_Detali mashin i osnovy konstruirovaniya\Obschy_vid_privoda_VO (2).cdw
KP_Detali mashin i osnovy konstruirovaniya\Poyasnitel'naya zapiska po detalyam mashin i osnov konstruirovaniya.docx
KP_Detali mashin i osnovy konstruirovaniya\Rama_SB (1).cdw
KP_Detali mashin i osnovy konstruirovaniya\Sborochny_chertyozh_reduktora_SB.cdw
KP_Detali mashin i osnovy konstruirovaniya\specifikaciya-reduktor-odnostupenchatyj-cilindricheskij.spw
KP_Detali mashin i osnovy konstruirovaniya\Spetsifikatsia_na_VO_Privod_151701_15_1_296_00_00 (4).spw
KP_Detali mashin i osnovy konstruirovaniya\Spetsifikatsia_Rama_151701_15_1_296_03_00.spw
KP_Detali mashin i osnovy konstruirovaniya\titul.docx
KP_Detali mashin i osnovy konstruirovaniya\val-shesternya.cdw
KP_Detali mashin i osnovy konstruirovaniya
