Проектирование привода к шнековому смесителю

Уфимский государственный нефтяной технический университет
Кафедра: "Технология машиностроения"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода к шнековому смесителю"
Стерлитамак 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к шнековому смесителю, который включает в себя электрический двигатель, цепную передачу и одноступенчатый червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал тихоходный, червяк, колесо, корпус).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 2 спецификации, 29 страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ132S4УЗ (мощность 7,5 кВт, частота вращения 1455 об/мин)
Редуктор червячный одноступенчатый (u=11,2)
Частота вращения на выходном валу редуктора - 129,9 об/мин
Общее передаточное число привода - 22,4
Вращающий момент на выходном валу - 640,1 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1455
2. Общее передаточное число редуктора 11,2
3. Вращающий момент на тихоходном валу, Нм 348,6

Состав: Привод к шнековому смесителя (ВО), редуктор червячный (СБ), деталировка (корпус, вал, червяк, колесо), спецификация на привод, спецификация на редуктор, спецификация на червяк, ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода к шнековому смесителю

Просмотр файлов
Курсак 3.docx
Вал.cdw
Корпус.cdw

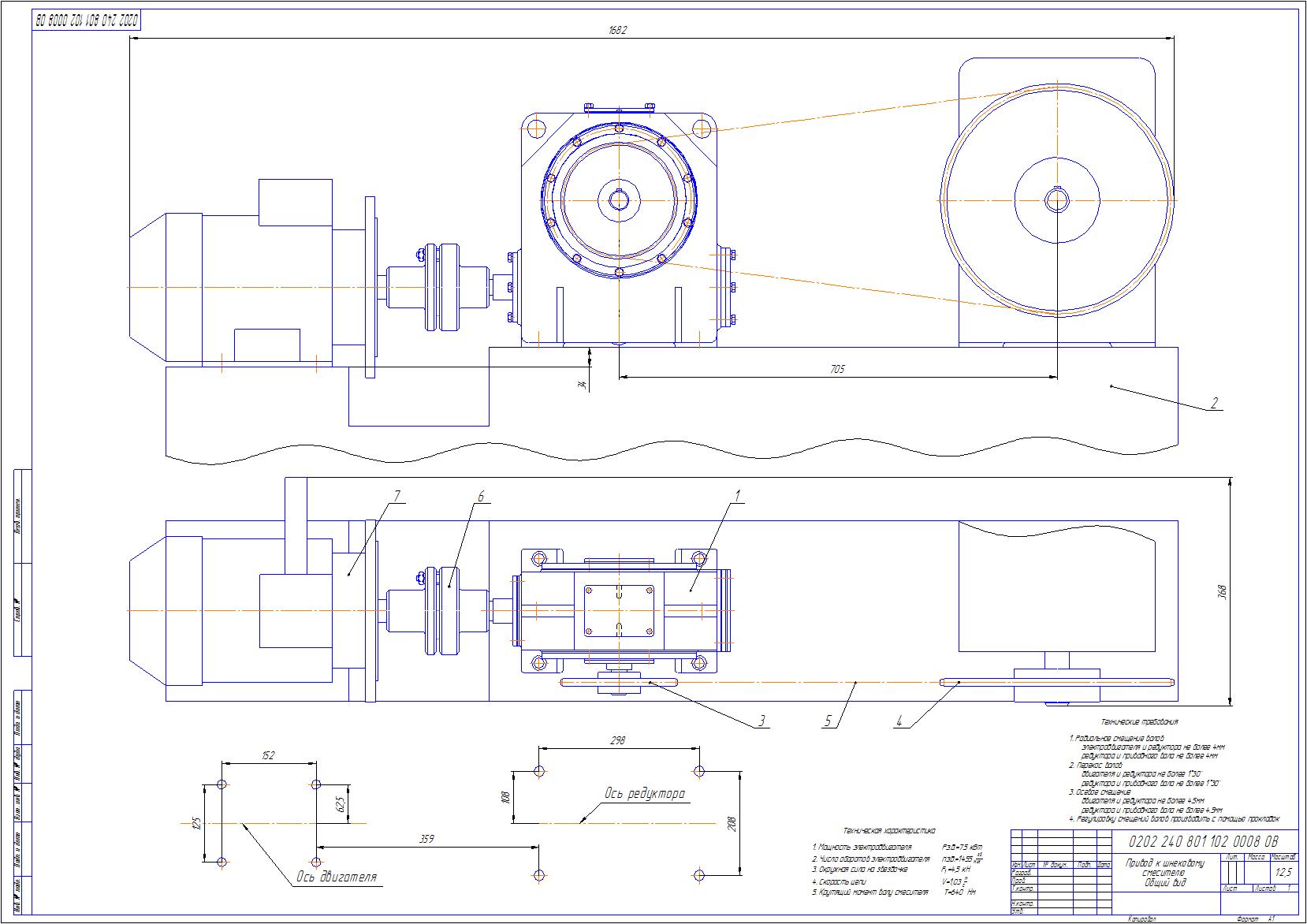

Привод.cdw
Редуктор.cdw
Червяк.cdw
Червячное колесо.cdw
Спецификация колесо червячное.spw
Спецификация привод.spw
Спецификация редуктор.spw
