Расчет и проектирование редуктора к шнеку-смесителю с наружным диаметром D=200мм

0
0
120
0
0

Гродненский государственный аграрный университет
Кафедра технической механики и математики
Курсовой проект по дисциплине "Прикладная механика"
На тему: " Расчет и проектирование редуктора к шнеку-смесителю"
Гродно, 2020

Исходные данные:
1)Тяговая сила шнека F=0,9 кН.
2)Скорость перемещения смеси ʋ=2,6 м/с.
3)Наружный диаметр шнека D=200мм.
4)Срок службы привода- 5 лет.
5)Режим работы двухсменный.
6)Валы установлены на подшипниках качения.
7)Угол наклона линии центров валов открытой передачи – 50 градусов.

Содержание
Введение 5
1 Выбор электродвигателя. Кинематический расчет привода 6
1.1 Исходные данные к курсовой работе 6
1.2 Определение нормальной мощности и нормальной частоты вращения двигателя 6
1.3 Определение передаточных чисел привода и его ступеней 8
1.4 Определение силовых и кинематических параметров привода 9
2 Расчет открытой передачи 11
2.1 Проектный расчет 11
2.2 Проверочный расчет 14
3 Расчёт закрытой косозубой зубчатой передачи 19
3.1 Расчёт срока службы приводного устройства 19
3.2 Выбор твёрдости, термообработки и материала зубчатых колёс 19
3.3 Определение допускаемых напряжений 20
3.3.1 Определение допускаемых контактных напряжений 20
3.3.2 Определение допустимых напряжений изгиба 22
3.4 Проектный расчёт косозубой цилиндрической зубчатой передачи 23
3.5 Проверочный расчёт косозубой цилиндрической зубчатой передачи 25
4 Предварительный расчет валов редуктора и выбор подшипников 29
4.1 Проектный расчет валов 30
4.1.1 Выбор материала валов 30
4.1.2 Выбор допускаемых напряжений на кручение 30
4.1.3 Определение геометрических параметров ступеней валов 30
4.2 Предварительный выбор подшипников качения 33
5 Конструирование зубчатых колес 35
5.1 Конструктивные размеры шестерни 35
5.2 Конструктивные размеры зубчатого колеса 35
6 Конструирование корпуса редуктора 38
7 Эскизная компоновка редуктора 41
8 Нагрузки валов редуктора 45
8.1 Определение сил в зацеплении закрытой передачи 45
8.2 Определение консольных сил 46
9 Проверочный расчёт подшипников 47
9.1 Определение реакций в опорах подшипников 47
9.1.1 Определение радиальных реакций в опорах подшипника быстроходного вала 47
9.1.2 Определение радиальных реакций в опорах подшипника тихоходного вала 49
9.2 Проверочный расчёт подшипников 51
9.2.1 Проверочный расчёт радиальных шариковых однорядных подшипников быстроходного вала 51
9.2.2 Проверочный расчёт радиальных шариковых однорядных подшипников тихоходного вала 53
9.3 Построение эпюр изгибающих и крутящих моментов 55
9.3.1 Построение эпюр изгибающих и крутящих моментов быстроходного вала 55
9.3.2 Построение эпюр изгибающих и крутящих моментов тихоходного вала 56
10 Конструирование валов 59
10.1 Конструирование быстроходного вала 59
10.2 Конструирование тихоходного вала 61
11 Проверочные расчеты 64
11.1 Проверочный расчет шпонок 64
11.2 Проверочный расчет валов 65
11.2.1 Проверочный расчет на прочность 65
11.2.2 Проверочный расчет быстроходного вала 67
11.2.3 Проверочный расчет тихоходного вала 70
12 Выбор посадок для основных деталей редуктора 74
13 Смазка редуктора 75
14 Выбор муфты 76
15 Сборка и регулировка редуктора 77
Заключение 78
Список информационных источников 79



Автор
Egor.Drabovich
Дата
09.05.2021
Язык
Русский
Состав

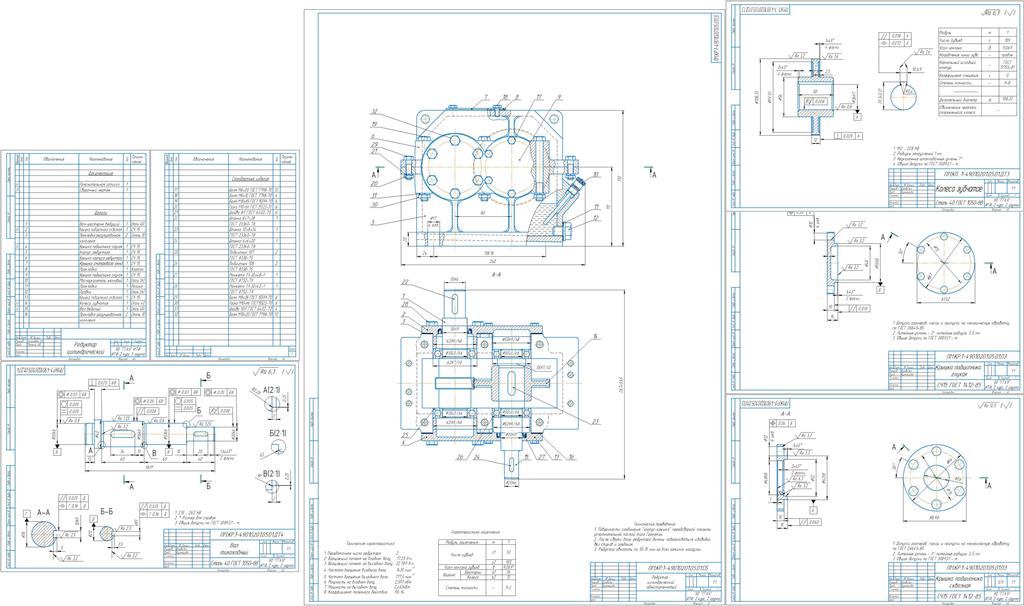

Сборочный чертеж редуктора, Спецификация, Пояснительная записка
Софт
КОМПАС-3D 18.1 Как открыть?
