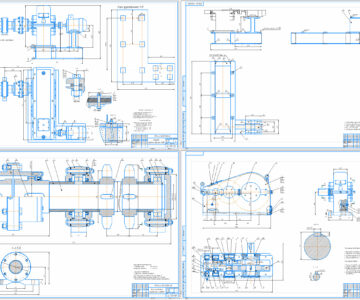

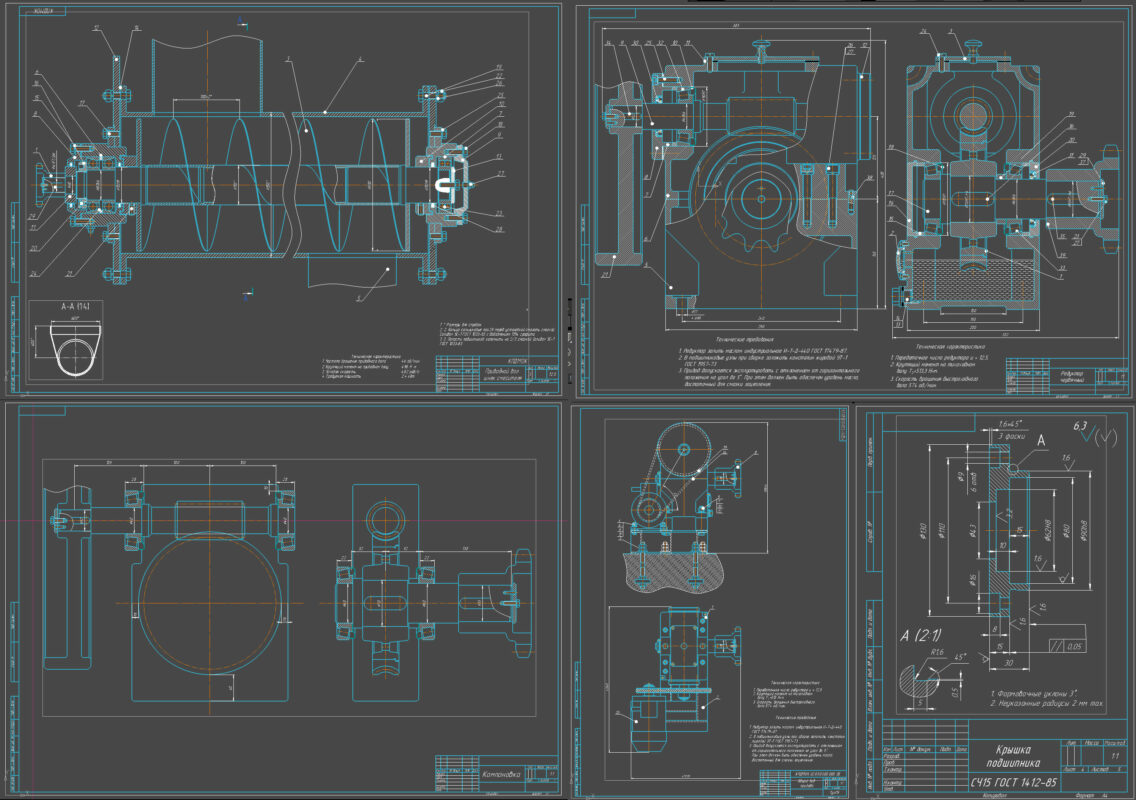

ТулГУ,Автомобили и автомобильное хозяйство(Транспортно технологические машины и комплексы), Детали машин и основы конструирование(ДМ и ОК), "Привод к шнеку смесителю", 2023.
1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой клиноременной передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
11 роверочные расчеты
12 Расчет технического уровня редуктора
Исходные данные:
Тяговая сила шнека F, кН 2,0
Скорость перемещения
смеси v, м/с 1,2
Наружный диаметр шнека D, мм 500
Угол наклона ременной передачи 45°
Допускаемое отклонение скорости
смеси δ, % 3
Срок службы привода Lг, лет 5
Техническая характеристика приводного вала
1. Частота вращения приводного вала, 46 об/мин
2. Крутящий момент на приводном валу, 498 Н м
3. Угловая скорость, 4.82 рад/с
4. Требуемая мощность 2,4 кВт.
Техническая характеристика привода
1. Передаточное число редуктора u = 12,5.
2. Крутящий момент на тихоходном валу Т=513 Н м.
3. Скорость вращения быстроходного вала 574 об/мин.
