Проектирование привода технологического оборудования (u=9,68)

Уральский Федеральный Университет им. первого Президента России Б.Н. Ельцина.
кафеда "Детали машин",
Курсовой проект по дисциплине : "Основы проектирования машин"
тема : "Проектирование привода технологического оборудования"
Екатеринбург 2016

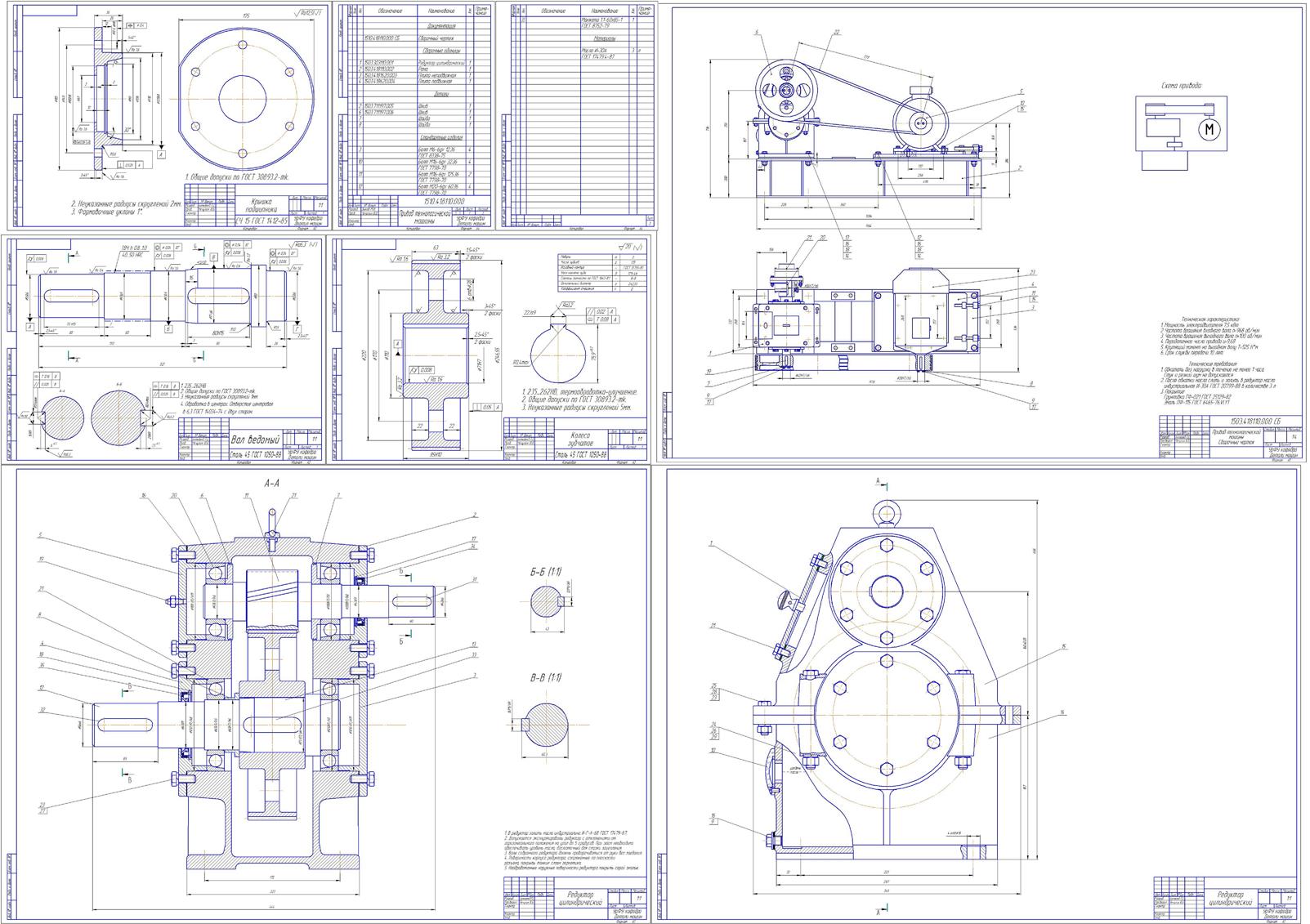

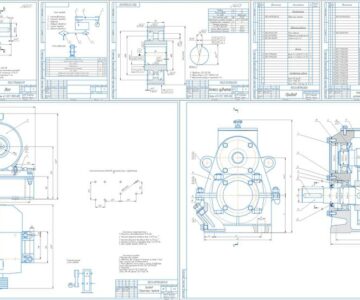

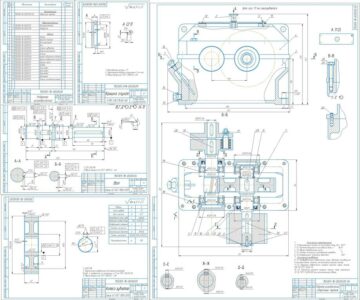

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 32 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М6 (мощность 7,5 кВт, частота вращения 968 об/мин)
Редуктор цилиндрический вертикальный одноступенчатый (u=3,15)
Частота вращения на выходном валу редуктора - 100 об/мин
Общее передаточное число привода - 9,68
Вращающий момент на выходном валу - 525 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 315
2. Общее передаточное число редуктора 3,15
3. Вращающий момент на тихоходном валу, Нм 525
