Привод технологической машины u=20, 98

УрФУ
Кафедра металлорежущие станки и инструмнты
Дисциплина "детали машин"
Курсовой проект "привод технологической машины"
Екатеринбург, 2018

В данном курсовом проекте выполняется проектирование привода.
В привод входят: электродвигатель, ременная передача, редуктор, цепная передача.
Привод технологической машины предназначен для передачи крутящего момента на рабочий орган агрегата от электродвигателя.
В данном проекте рассматривается понижающий (число оборотов) нерегулируемый привод с заданным передаточным числом.
Общее передаточное отношение 20, 98
Передаточное отношение ремённой передачи 2,5
Передаточное отношение редуктора 3,15
Передаточное отношение цепной передачи 2,7
Содержание
Введение
Расчёт привода
Выбор электродвигателя
Определение частот вращения валов привода
Определение мощностей и крутящих моментов на валах привода
Расчёт цилиндрической передачи
Расчёт допускаемых напряжений
Межосевое расстояние
Выбор модуля
Расчёт суммарного количества зубьев в передаче
Ширина зубчатых венцов и диаметры колёс
Окружная скорость и степень точности
Проверочный расчёт передачи
Проверка изгибной прочности зубьев
Силы в зацеплении
Ремённая передача
Расчёт ремённой передачи
Расчёт числа клиновых ремней
Цепная передача
Расчёт цепной передачи
Проверочный расчёт
Ориентировочный расчёт
Приближенное определение размеров участков валов
асчёт элементов тихоходного вала
Запасы прочности тихоходного вала
Расчёт подшипников тихоходного вала
Расчёт шпонок тихоходного вала
Расчёт элементов быстроходного вала
Запасы прочности быстроходного вала
Расчёт подшипников быстроходного вала
Расчёт шпонок тихоходного вала
Расчёт элементов корпуса редуктора
Выбор смазки
Рама
Заключение
Список литературы

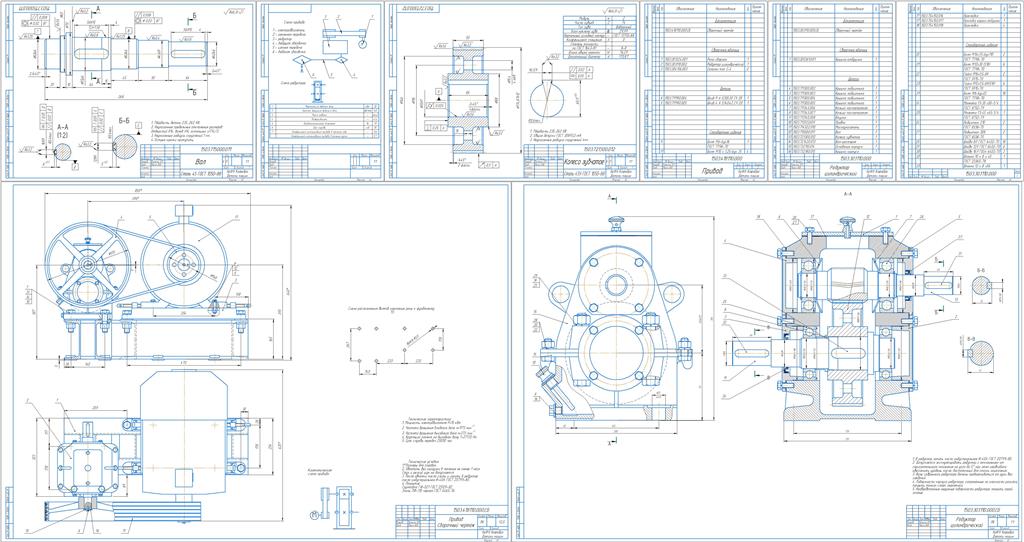

Состав: Редуктор (СБ), Привод компоновка (СБ), деталировка (тихоходный вал, колесо), задание на курсовую, спецификация редуктора, спецификация привода, ПЗ Язык документа

Софт: КОМПАС-3D V16.1

Сайт: www

Файлы:
Задание на курсовую.cdw
ПЗ.docx
Тихоходный вал.cdw
Колесо.cdw
Привод компоновка.cdw
Спецификация.spw
Редуктор.cdw
Спецификация привод.spw
