Привод общего назначения u=41,57

0
478
20053
7
1
40

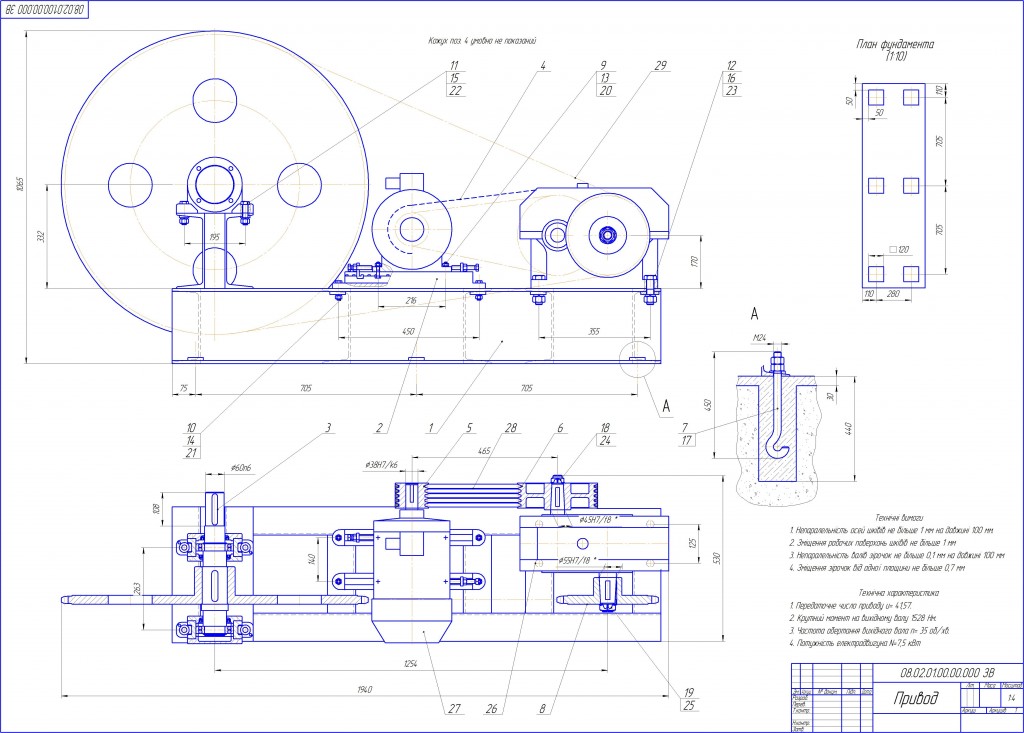

Привод состоит из клиноременной передачи, одноступенчатого цилиндрического редуктора и цепной передачи. Мощность на выходе привода 5,6 кВт, частота вращения ведомого вала 35 об/мин.

Технічна характеристика
1. Передаточне число приводу u=41,57.
2. Крутний момент на вихідному валу 1528 Нм.
3. Частота обертання вихідного вала n= 35 об/хв.
4. Потужність електродвигуна N=7,5 кВт


Сообщить о проблеме
Автор
user-avatar jrekzhb58
Дата
24.09.2012
Язык
Украинский
Состав
Сборочный чертеж привода, деталировка, спецификация, записка с расчетами
Софт
КОМПАС-3D 13 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-kinemat_PDATU.doc kinemat_PDATU.doc
    • icon-klpas_14_ПЦЛ.doc klpas_14_ПЦЛ.doc
    • icon-lanc_rol_new.doc lanc_rol_new.doc
    • icon-PIDSH_kulkovi.doc PIDSH_kulkovi.doc
    • icon-pop_rozr_val.doc pop_rozr_val.doc
    • icon-shponky_ПЦЛ.doc shponky_ПЦЛ.doc
    • icon-utval_shp_Petryk.doc utval_shp_Petryk.doc
    • icon-zmist_наш_ПЦЛ.doc zmist_наш_ПЦЛ.doc
    • icon-Вибір редуктора_ЦУ.doc Вибір редуктора_ЦУ.doc
    • icon-Завдання_ІЕСП_ПЦЛ.doc Завдання_ІЕСП_ПЦЛ.doc
    • icon-Литература.doc Литература.doc
    • icon-РЕАКЦИИ_ОПОР_ВАЛА_ПЦЛ.doc РЕАКЦИИ_ОПОР_ВАЛА_ПЦЛ.doc
    • icon-Специфик_привод_ПЦЛ.cdw Специфик_привод_ПЦЛ.cdw
    • icon-Специфик_привод_ПЦЛ_2.cdw Специфик_привод_ПЦЛ_2.cdw
  • icon-fund_bolt_gak_ПЦЛ.cdw fund_bolt_gak_ПЦЛ.cdw
  • icon-ВАЛ_1.cdw ВАЛ_1.cdw
  • icon-Звезда_малая_М_1_2.cdw Звезда_малая_М_1_2.cdw
  • icon-Чертеж_ПРИВОД_ПЦЛ.cdw Чертеж_ПРИВОД_ПЦЛ.cdw
  • icon-Шкив_малый_ПЦЛ.cdw Шкив_малый_ПЦЛ.cdw
