Витебский Государственный Технологический Университет
Кафедра "Оборудование и технологии машиностроительного производства"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Витебск 2013

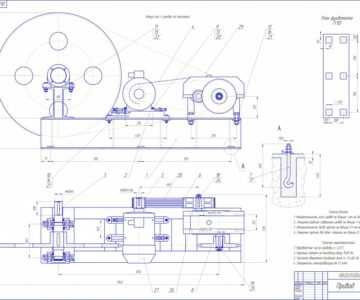

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу и червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, колесо червячное, крышка подшипника).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 3 спецификации, 49 страница пояснительной записки, содержащей 6 рисунков, 2 таблицы и 4 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель трехфазный асинхронный 132М/2900 (мощность 11 кВт, частота вращения 2900 об/мин)
Редуктор червячный (u=15,26)
Частота вращения на выходном валу редуктора - 190,04 об/мин
Общее передаточное число привода - 40
Вращающий момент на выходном валу - 424,6 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2900
2. Общее передаточное число редуктора 15,26
3. Передаточное число быстроходной ступени 5
4. Передаточное число тихоходной ступени 15
5. Вращающий момент на тихоходном валу, 424,6 Нм
