Бета-тестирование КОМПАС-3D v19

Проектирование привода общего назначения (u=31,5)

Государственный Университет имени Шакарима города Семей
Факультет: Инженерно-технологический
Кафедра: Технология машиностроения и механика
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Семей 2014

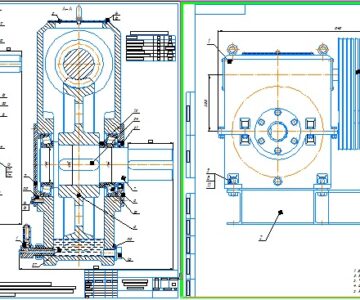

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу и одноступенчатый червячной редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, рама и 2 чертежа деталировки редуктора (вал тихоходный, колесо).
Курсовой проект содержит 3 листа формата А1, 2 листа формата А3, 3 спецификации, 24 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают гибкие передачи (цепная) и передачи зацепления (зубчатые, червячные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А112М2УЗ (мощность 7,5 кВт, частота вращения 2895 об/мин)
Редуктор червячный одноступенчатый (u=76)
Частота вращения на выходном валу редуктора - 37 об/мин
Общее передаточное число привода - 78,75
Вращающий момент на выходном валу - 498 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2895
2. Общее передаточное число редуктора 76
3. Передаточное число быстроходной ступени 31,5
4. Передаточное число тихоходной ступени 2,5
5. Вращающий момент на тихоходном валу, Нм 498

Состав: Привод общего назначения (ВО), редуктор червячной одноступенчатый (СБ), рама, деталировка (вал, колесо), спецификация на привод, спецификация на редуктор, спецификация на раму, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода общего назначения (u=31,5)

Дет Тихоходный вал.cdw
Дет черв колес.cdw
Обший вид .cdw
ПЗ.docx
рама .cdw
СБ.cdw
