Расчёт и проектирование привода общего назначения u=20,8

0
293
1753
0
0

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Детали машин, подъёмно-транспортные машины и механизмы»
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Минск 2011

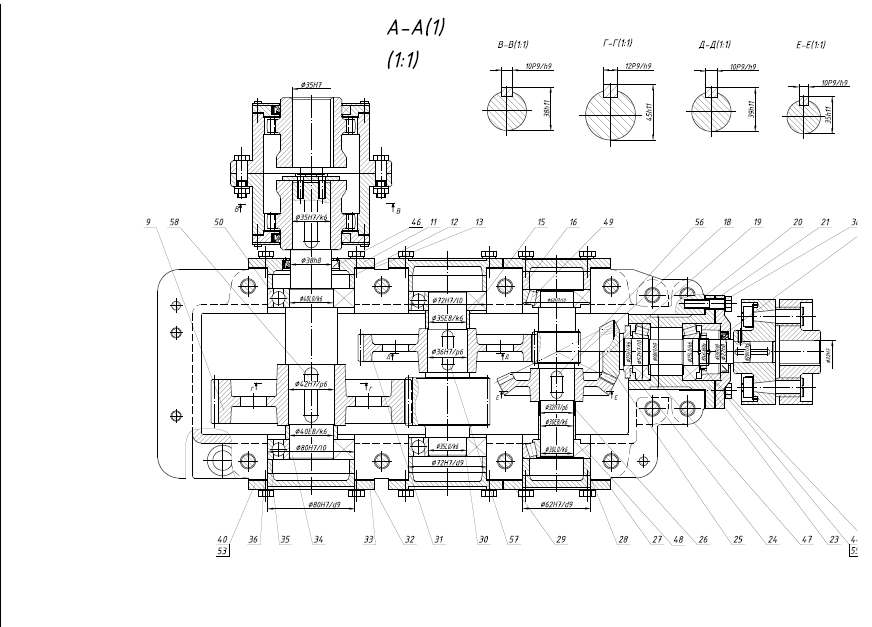

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, упругую втулочно-пальцевую муфту и трехступенчатый коническо-цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, стакан, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, спецификацию, 63 страницы пояснительной записки, содержащей 17 рисунков, 2 таблицы и 10 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М2У3 (мощность Рэд=11,0 кВт, частота вращения ротора nэд=2930 мин-1)
Редуктор зубчатый, коническо-цилиндрический, трехступенчатый (u=15,98)
Частота вращения на выходном валу редуктора - 146,5 об/мин
Общее передаточное число привода - 20,8
Вращающий момент на выходном валу - 485,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2930
2. Общее передаточное число редуктора 20,8
3. Разбивка общего передаточного числа редуктора по ступеням:
uк=2 , uц1=4, uц2=2,5
4. Вращающий момент на тихоходном валу, Нм 485,6



Автор
uri 123
Дата
05.02.2015
Язык
Русский
Состав
Привод общего назначения (ВО),редуктор (СБ), Деталировка (стакан, вал, колесо), Спецификация, ПЗ
Софт
AutoCAD 2014 Как открыть?
Содержимое архива
  • Спецификация !!.doc
  • РКЦ2.dwg
  • ПЗ РКЦ2.doc
