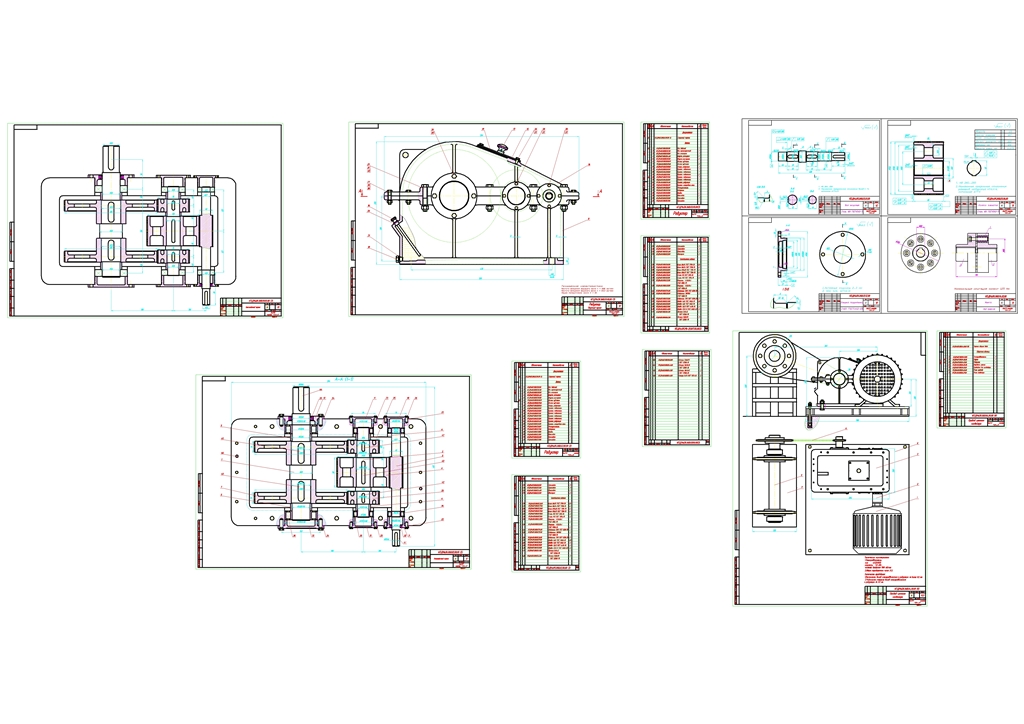

Проектирование привода цепного конвейера uобщ=37.5

Белорусский государственный университет транспорта
Кафедра транспортно-технологические машины и оборудование
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода цепного конвейера"
Гомель 2022

Окружное усилие на тяговых звездочках F=16 кН
Окружная скорость этих звездочек V=0,36 м/с
Шаг тяговых цепей t=100 мм
Число зубьев звездочки z=9

В работе был проведен кинематический расчет и выбор электродвигателя, расчет цепной (ременной) передачи, выбор материалов, расчет валов, шпонок, выбор подшипников, определение основных параметров крышки и корпуса редуктора, выбор посадок деталей и смазки, тепловой расчет червячного редуктора, порядок сборки редуктора.

Введение………………………………………………………………………... 3
1 Расчет привода и выбор электродвигателя……………………………….... 4
2 Выбор материалов………………………………………………………..….. 8
3 Расчет редуктора……………………………………………………..…….... 12
3.1 Расчет колес тихоходной раздвоенной ступени…………………….... 12
3.2 Расчет колес быстроходной ступени………………………………….. 16
4 Расчет цепной передачи……………………………………………….…….
5 Выполнение компоновочного чертежа……………………………..……… 21
25
6 Расчет валов на прочность……………………………………………..…
6.1 Расчет ведущего вала…………………………………………………… 26
27
6.2 Расчет промежуточного вала…………………………………………... 30
6.3 Расчет ведомого вала…………………………………………………… 33
7 Определение запаса прочности валов…………………………….…….….. 37
8 Подбор подшипников качения……………………………………………... 40
9 Определение основных размеров корпуса и крышки редуктора….......... 42
10 Выбор шпонок……………………………………………………………... 44
11 Выбор посадок деталей……………………………………………….…… 46
12 Выбор смазки……………………………………………………………..…
13 Выбор муфты……………………………………………………………..… 47
48
14 Порядок сборки редуктора……………………………………………….... 49
Список литературы………………………………………………………….… 50
