Проектирование привода конвейера

Калужский Филиал Московского Государственного Технического Университета имени Н. Э. Баумана
Кафедра Детали машин и подъемно-транспортное оборудование
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему "Проектирование привода цепного конвейера "
Калуга 2019

Исходный данные: Цилиндрический редуктор, изготовление - единичное, окружное усилие на звездочках Ft=1,76Кн, скорость цепи V=0.56м/с, шаг цепи p= 80мм, число зубьев звездочки z=9, номер цепи М80. В данном проекте приведена разработка и проектирование привода цепного конвейера. Пояснительная записка проекта состоит из нескольких глав, которые включают в себя расчет редуктора, расчет ременной передачи, расчет приводного вала, выбор муфт,деталировки отдельных деталей, а так же прочие сопутствующие расчеты. Так же проект включает в себя 5 чертежей формата А1: общий вид привода, редуктор(2 листа А1), приводной вал, муфта, а так же спецификации к ним. А также 2 чертежа А3: деталировка колеса и вала.

СОДЕРЖАНИЕ
Введение 7
1. Назначение и область применения привода 8
2. Техническая характеристика привода 9
2.1. Выбор электродвигателя 9
2.2. Определение частоты вращения приводного вала 9
2.3. Определение частоты вращения электродвигателя 10
2.4. Определение общего передаточного числа 10
3. Описание и обоснование выбранной конструкции привода 12
4. Расчеты, подтверждающие прочность конструкции 13
4.1. Результаты расчета зубчатой передачи 13
4.2. Конструирование зубчатых колес 13
4.3. Определение диаметров валов 13
4.4. Конструирование корпусных деталей и крышек 15
4.4.1. Конструирование корпуса 15
4.4.2. Конструирование крышки редуктора 16
4.4.3. Конструирование крышек 17
4.4.4. Конструирование маслоуказателя и сливной пробки 17
4.5. Выбор и расчет соединений 18
4.5.1. Расчет шпоночных соединений 18
4.6. Выбор подшипников 20
4.7. Проверочный расчет наиболее нагруженного вала редуктора на усталостную прочность и жесткость 20
4.8. Выбор смазки редуктора 27
4.9. Проектирование муфты 28
5. Проектирование металлоконструкции привода конвейера 29
6. Уровень стандартизации и унификации 30
ЗАКЛЮЧЕНИЕ 31
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 32
ПРИЛОЖЕНИЕ А 33
ПРИЛОЖЕНИЕ Б 42
ПРИЛОЖЕНИЕ В 46
ПРИЛОЖЕНИЕ Г 50
ПРИЛОЖЕНИЕ Д 52

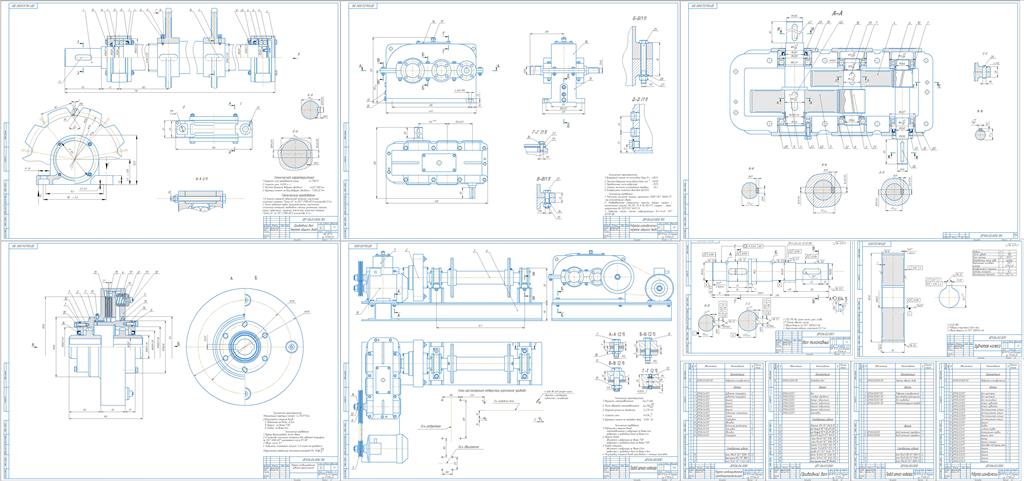

Состав: Редуктор цилиндрический чертеж общего вида,Приводной вал,Муфта,Деталировка (Колесо и вал),Общий вид привода,Спецификация (к каждому из 4-ех листов ), РПЗ. Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода конвейера

Спецификация к муфте.cdw
Спецификация к приводному валу.cdw
Спецификация к приводу.cdw
Спецификация к редуктору.cdw
Вал Деталировка.cdw
Колесо Деталировка.cdw
Муфта.cdw
Привод цепного конвейера.cdw
Приводной вал.cdw
Редуктор.cdw
РПЗ.docx
