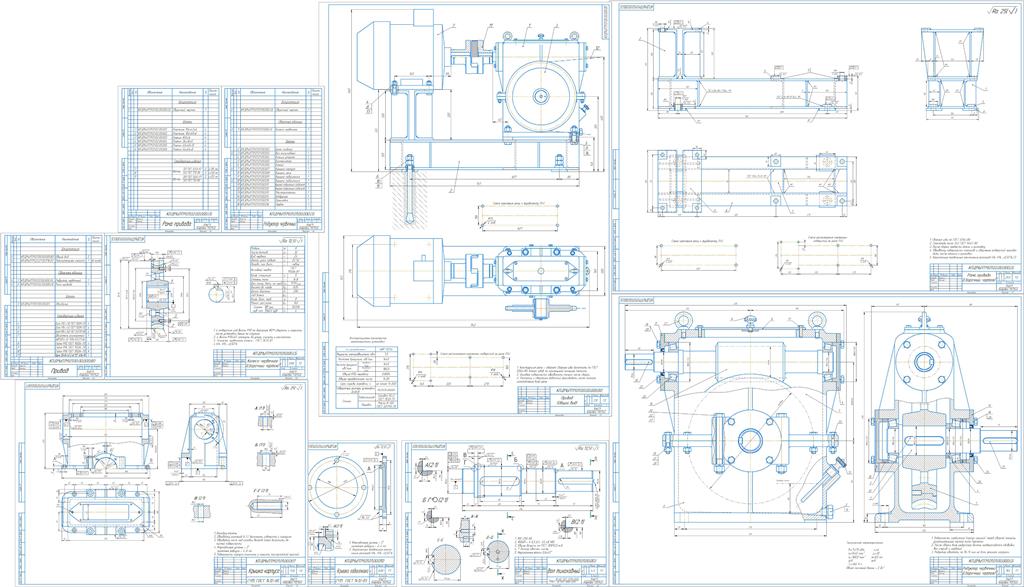

Проектирование привода uпр=14,5с червячным редуктором и горизонтальной цепной передачей

Учреждение образования
«Барановичский государственный университет»
Кафедра Технического обеспечения сельскохозяйственного производства
и агрономии
Дисциплина: Детали машин и подъемно-транспортные механизмы
Тема: «Проектирование привода с червячным редуктором и горизонтальной
цепной передачей»(2023)

Исходные данные.
Крутящий момент на выходном валу T_3=610 Н∙м
Угловая скорость на выходном валу ω_3=10,8 рад⁄с

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 4
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 5
2. РАСЧЕТ ПЕРЕДАЧ ПРИВОДА 8
2.1 Расчет червячной передачи 8
2.2 Расчет цепной передачи 15
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ 19
3.1 Проектный расчет валов 19
3.2 Выбор типа и схемы установки подшипников. 21
4. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 20
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 22
5.1 Расчет быстроходного вала 22
5.2 Расчет тихоходного вала 27
6. СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ 33
7. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ 34
8. КОНСТРУИРОВАНИЕ РАМЫ 35
9. ВЫБОР ПОСАДОК 36
10. СБОРКА И РЕГУЛИРОВКА РЕДУКТОРА 37
11. ТЕХНИКА БЕЗОПАСНОСТИ 39
ЗАКЛЮЧЕНИЕ 40
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 48
