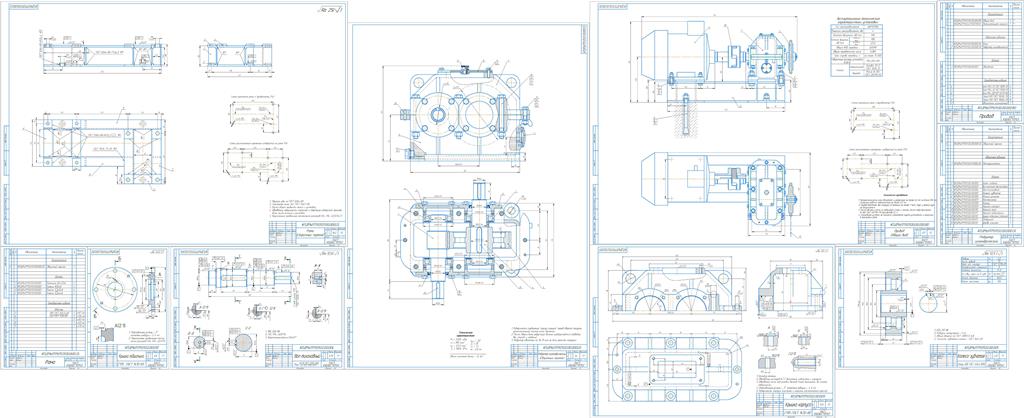

Проектирование привода uр=6.588 с цилиндрическим редуктором горизонтальной цепной передачей

Учреждение образования
«Барановичский государственный университет»
Кафедра Технического обеспечения сельскохозяйственного производства
и агрономии
Дисциплина: Детали машин и подъемно-транспортные механизмы
Тема: ««Проектирование привода с цилиндрическим редуктором
горизонтальной цепной передачей»»(2023)

Исходные данные.
Крутящий момент на выходном валу T_4=220 Н∙м
Угловая скорость на приводного вала ω_3=15,1 рад⁄с
Передаточное число цепной передачи u_цеп=2,2
Коэффициент ширины ψ_ba=0,4

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 4
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 6
2. РАСЧЕТ ПЕРЕДАЧ ПРИВОДА 9
2.1 Расчет цилиндрической прямозубой передачи 9
2.2 Расчет цепной передачи 18
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ 22
4. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 24
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 26
5.1 Расчет быстроходного вала 26
5.2 Расчет тихоходного вала 31
6. СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ 36
7. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ 37
8. КОНСТРУИРОВАНИЕ РАМЫ 39
9. ВЫБОР ПОСАДОК 41
10. СБОРКА И РЕГУЛИРОВКА РЕДУКТОРА 42
11. ТЕХНИКА БЕЗОПАСНОСТИ 45
ЗАКЛЮЧЕНИЕ 46
