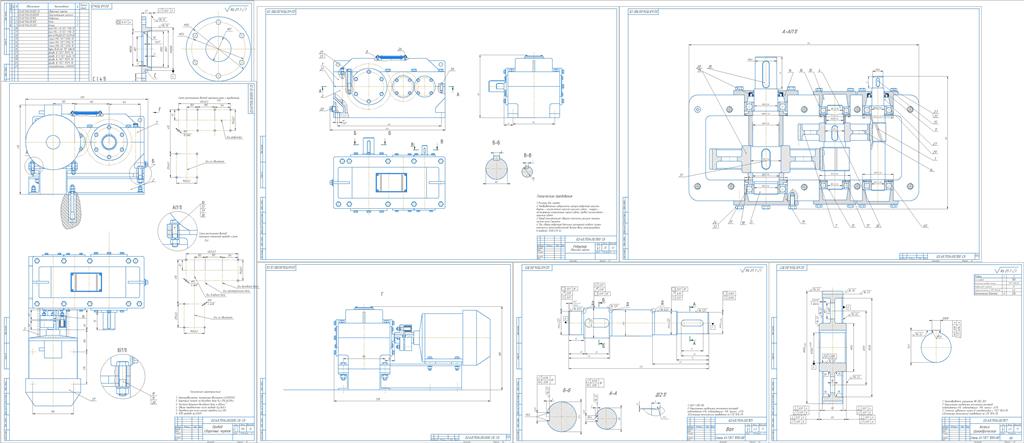

Проектирование привода, включающего в себя: электродвигатель, двухступенчатый редуктор и открытую передачу. Передаточное число редуктора 5 Вариант 7.

Федеральное государственное автономное
образовательное учреждение
высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Нефти и газа
институт
Прикладной механики
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода, включающего в себя: электродвигатель, двухступенчатый редуктор и открытую передачу"
Красноярск 2021

7 вариант
Отношение пускового момента к номинальному - 1.5 ; срок службы привода 3 года; сменность работы 1; время пуска привода 3 сек; приведенный момент инерции механизма 6 Н*м/с; реверс - да; угловая скорость вых - 3,14 с^-1; Вращающий момент вых - 1273.
эл. двигатель 4А112МВ6У3

СОДЕРЖАНИЕ

1 Выбор двигателя. Кинематический расчет привода 6
1.1Схема привода 6
2Определение допускаемых напряжений материала зубчатых передач 10
2.1Расчет срока службы приводного устройства 10
2.2Выбор твердости, термообработки и материала зубчатых колес 10
2.3 Определение допускаемых напряжений 11
2.4 Определение допускаемых напряжений изгиба 12
2.5Расчет второй передачи редуктора 14
2.5.1Выбор твердости, термообработки и материала зубчатых колес 14
3Расчет зубчатых (червячных) передач редукторов 17
3.1Расчет быстроходной ступени 17
3.2 Расчет тихоходной ступени 23
4Расчет открытой передачи. 30
5Расчет нагрузки валов редуктора 37
6 Силовая схема нагружения валов редуктора 38
7Разработка чертежа общего вида редуктора 39
8 Построение эпюр изгибающих и крутящих моментов валов редуктора 42
8.1Ориентировочный расчет валов 42
8.2Расчёт валов редуктора на усталостную прочность 46
8.2.1Входной вал 46
8.2.2Выходной вал 51
9 Проверочный расчет подшипников 56
10 Конструирование элементов редуктора и привода 59
11 Выбор муфт 62
12 Смазывание. Смазочные устройства 63
13 Проверочные расчеты 66
14 Порядок сборки редуктора 70
Список используемой литературы 72
Заключение 74
