Проектирование редуктора зубчатого цилиндрического Pвых = 12,26 кВт

СамГТУ
Кафедра механики
Курсовой проект по дисциплине "Прикладная механика"

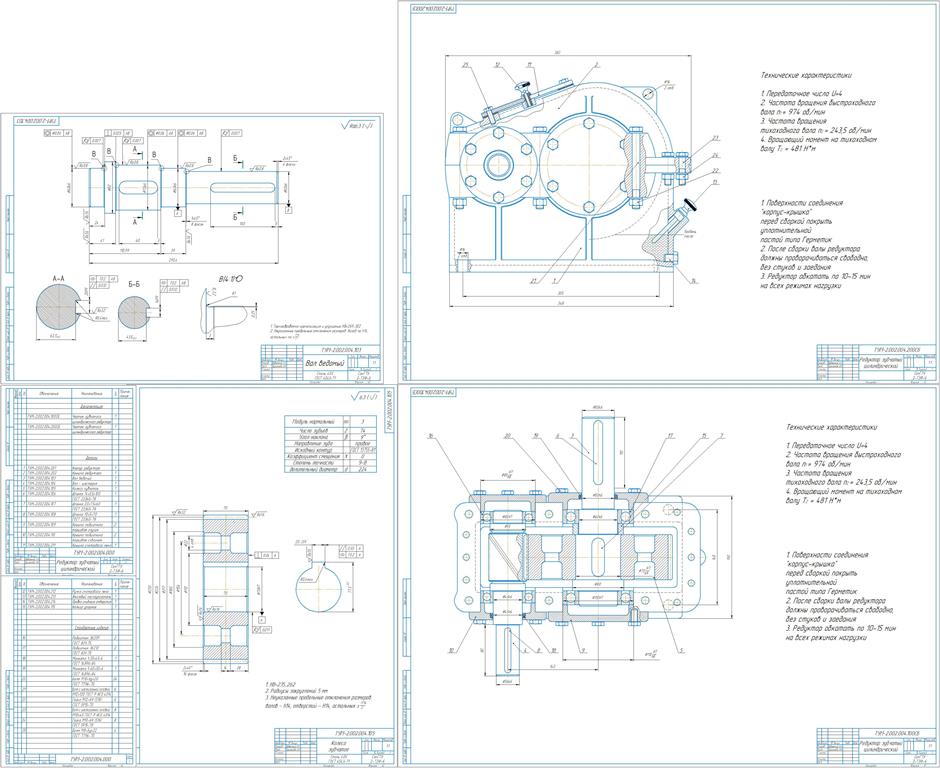

На тему: "Проектирование редуктора зубчатого цилиндрического"
Самара 2019

Исходные данные
Pвых = 12,26 кВт
wвых =28,07 1/с
aw =140 мм
nc = 1000 1/мин

Содержание.
Глава 1. Выбор электродвигателя. Кинематический и силовой расчет привода.
1.1 КПД привода.
1.2 Требуемая мощность электродвигателя.
1.3 Выбор электродвигателя.
1.4. Частота вращения валов электродвигателя.
1.5. Передаточное число привода.
1.6. Частота вращения вала
1.7. Угловая скорость вращения
1.8 Мощность
1.9 Крутящий момент
Глава 2. Выбор материала. Расчет допускаемых напряжений.
2.1. Допускаемые контактные напряжения.
2.2. Допускаемые напряжения изгиба.
Глава 3. Проектный расчет передачи.
3.1 Межосевое расстояние.
3.2. Модуль зацепления.
3.3. Угол наклона зубьев
3.4. Суммарное число зубьев.
3.5. Уточненный угол наклона зубьев
3.6. Число зубьев.
3.7. Число зубьев колеса.
3.8. Фактическое передаточное число.
3.9. Делительный диаметр шестерни и колеса.
3.10. Диаметр вершин зубьев шестерни и колеса
3.11 Диаметр впадин зубьев шестерни и колеса.
3.12. Ширина венца колеса и шестерни.
Проверочный расчет:
3.13 Проверка меж осевого расстояния.
3.14 Проверка контактных напряжений
3.15 Проверка напряжения изгиба зубьев колеса и шестерни.
Глава 4. Нагрузка валов редуктора.
4.1 Окружная сила на шестерне и колесе.
4.2 Радиальная сила на шестерне и колесе
4.3 Осевая сила на шестерне и колесе
4.4 Консольная сила муфты на выходном валу.
Глава 5. Проектный расчет валов
5.1 Входной вал
5.2 Выходной вал
Глава 6. Компоновка редуктора
6.1 Параметры подшипников.
6.2Толщина стенки корпуса.
6.З Зазор между торцом шестерни и внутренней стенкой корпуса.
6.4 Расстояние от внутренней стенки корпуса
6.5 Расстояние от торца подшипника до точки приложения радиальной реакции.
6.6 Конструктивные особенности колеса.
6.7 Конструктивные размеры корпуса.
6.8 Муфты упругие втулочно-пальцевые
6.9 Шпоночные соединения
6.10 Опорные реакции выходного вала
Глава 7. Смазывание редуктора.
Глава 8. Долговечность подшипников
Глава 9. Прочность вала
9.1 Опасное сечение – место посадки колеса на вал .
9.2Опасное сечение – место посадки подшипника на вал.
Глава 10. Сборка редуктора
Список литературы
