Проектирование центробежного компрессора ТКР8,5

профилирование центробежного компрессора ТКР 8,5 по среднему диаметру .ПЗ+все чертежи.(Схема центробежного компрессора,вохдухосборник,лопаточный диффузор,меридиональное сечение РК, лопатка ВНА на d0 и d1)

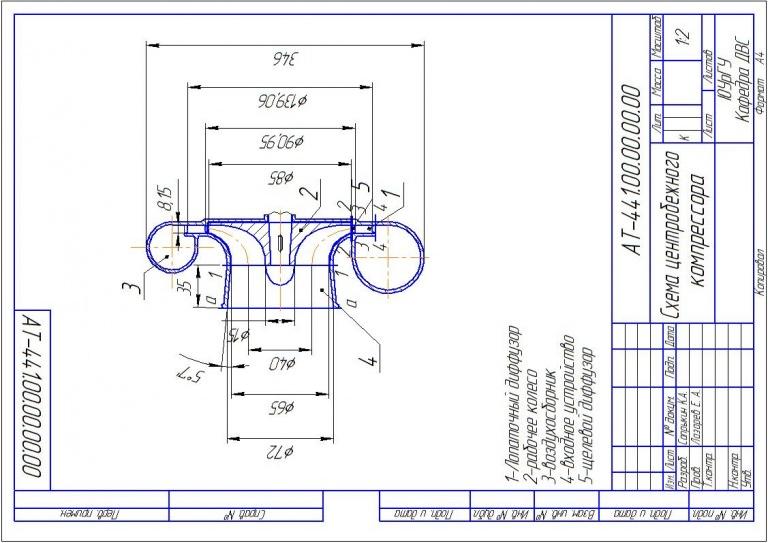

Состав: Схема центробежного компрессора,вохдухосборник,лопаточный диффузор,меридиональное сечение РК, лопатка ВНА на d0 и d1

Софт: КОМПАС-3D 12

Файлы:
Аннотация.docx
агрегаты.doc
чертежи агрегаты!/
чертежи агрегаты!/5. Меридиональное сечение РК печать.cdw
чертежи агрегаты!/6. Лопаточный диффузор печать.cdw
чертежи агрегаты!/4. Профиль канала ВНА печать.cdw
чертежи агрегаты!/6. Лопаточный диффузор.cdw
чертежи агрегаты!/7. Воздухосборник.cdw
чертежи агрегаты!/1. Лопатка ВНА на d0.cdw
чертежи агрегаты!/2. Лопатка ВНА на dср.cdw
чертежи агрегаты!/3. Лопатка ВНА na d1.cdw
чертежи агрегаты!/8. Схема центробежного компрессора.cdw
чертежи агрегаты!/5. Меридиональное сечение РК.cdw
чертежи агрегаты!/4. Профиль канала ВНА.cdw
чертежи агрегаты!/7. Воздухосборник печать.cdw
Титульник.doc
результат агрегатов.doc
