Московский государственный технический университет им.Н.Э.Баумана
Кафедра газотурбиннных установок
Курсовой проект по дисциплине "Лопаточные машины.Компрессоры"
На тему:" Расчет цетробежного компрессора"
Москва 2014

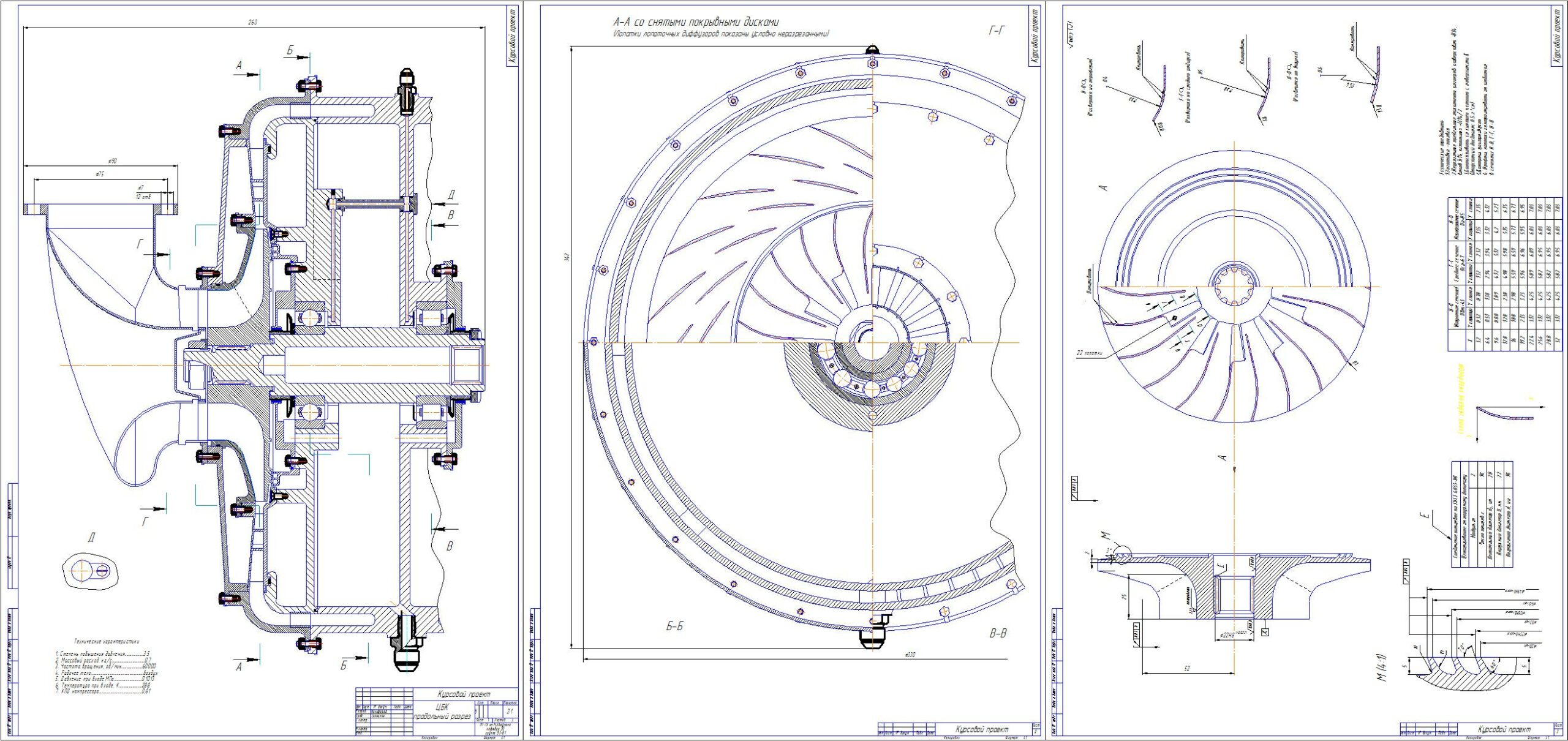

В данном проекте рассматривается расчет и проектирование центробежного компрессора для вспомогательной энергоагрегата.Произведен газодинамический расчет рабочего колеса, безлопточного, лопаточного диффузоров.Графическая часть содержит общий вид компрессора и чертеж рабочего колеса.Курсовой проект содержит 32 листа А4 пояснительной записки, 3 листа А1 графической части.
Технические характеристики:
Степень повышения давления........3,5
Массовый расход,кг/с....................0,7
Частота вращения,об/мин..........60000
Рабочее тело................................воздух
Давление при входе ,МПа ..............0,1013
Температура при входе , К............288
КПД компрессора.........................0,81
