Расчет проточной части многовального центробежного компрессора

МГТУ им.Баумана, Факультет Специальное машиностроение, Курсовой проект на тему: Расчет проточной части многовального центробежного компрессора

Введение 3
Принятые сокращения и обозначения 6
1 Исходные данные проектируемого компрессора и общие сведения 9
2 Разработка схемы ЦКМ и определение основных параметров ступеней 13
2.1 Определение основных размеров рабочего колеса 13
2.2 Определение площади сечения входного и выходного каналов 14
2.3 Определение параметров воздуха 15
2.4 Определение мощности на привод 16
3 Определение параметров газа в конечном сечении ЦКМ 18
3.1 Определение площади сечения входного и выходного каналов 19
4 Расчет рабочих колес 21
4.1 Расчёт рабочего колеса 21
4.2 Расчет осевого усилия, действующего на РК первой ступени 21
4.3 Расчет осевого усилия, действующего на РК второй ступени 22
4.4 Расчет осевого усилия, действующего на РК третьей ступени 23
4.5 Расчет осевого усилия, действующего на РК четвертой ступени 24
5 Расчет на прочность деталей компрессора 27
5.1 Расчёт на прочность вала компрессора 27
5.2 Расчет на прочность от действия центробежных сил 28

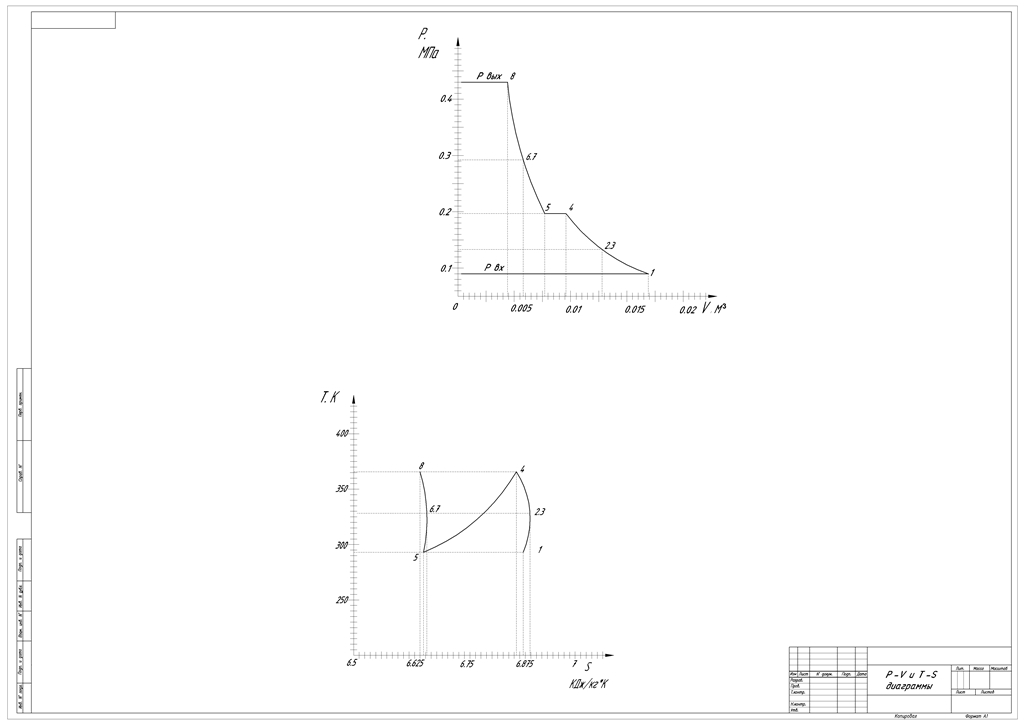

6 Расчет характерных точек цикла компрессора 30
7 Расчёт выходных патрубков 33
8 Сборка компрессора и описание конструкции сборки 35
Заключение 39
Список использованных источников 40
Приложение А 41
Распределение температуры по сечениям 41
Приложение Б 42
Треугольники скоростей на входе и выходе РК 42
Исходными данными для расчёта является: Объёмная производительность - 5,1 нм3/с; Давление всасывания 0,0981; Конечное давление 0,84МПА; Начальная температура 18С; Относительная влажность 60%.

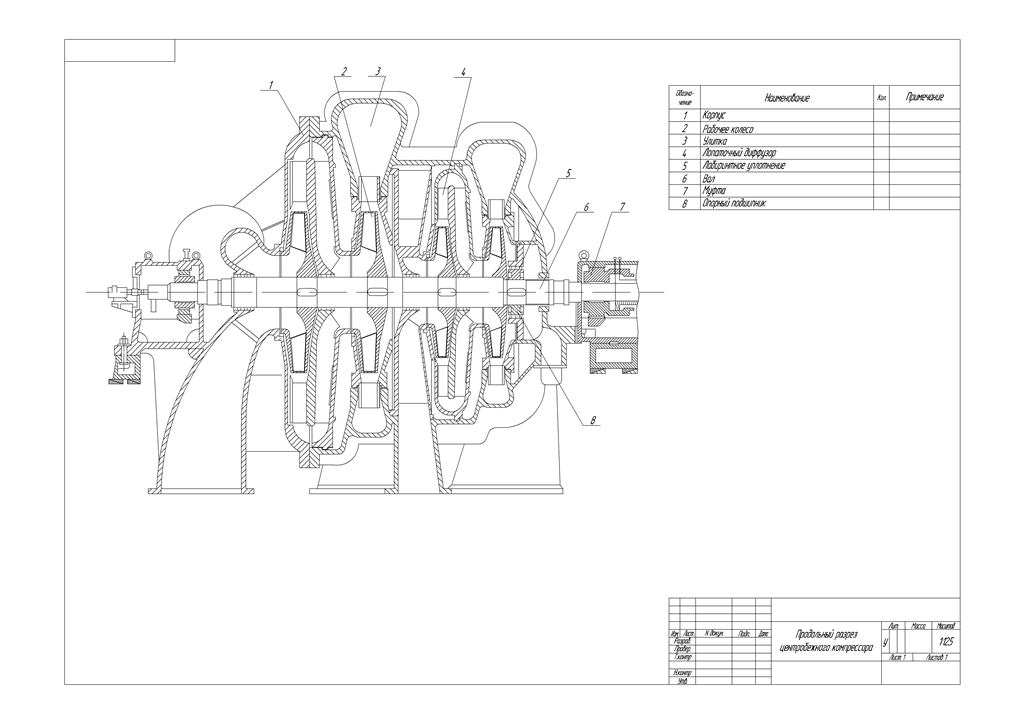

Состав проекта включает в себя ПЗ + 2 чертежа формата А1.
