ГГТУ и. П.О. Сухого
Кафедра "Технология машиностроения"
Дисциплина "Детали машин"
Курсовой проект на тему: "Расчет гладкого цилиндра с гарантированым натягом и зазором"
Гомель 2016
d=0.1m, d1=0.06m, d2=0.15m, l=0.07m, Roc=60kH,Mkp=80H*m
Вал материал - сталь 45, шероховатость Rzd=3.2 mkm,
Втулка материал - СЧ 40, шероховатость Rzd-6.3 mkm

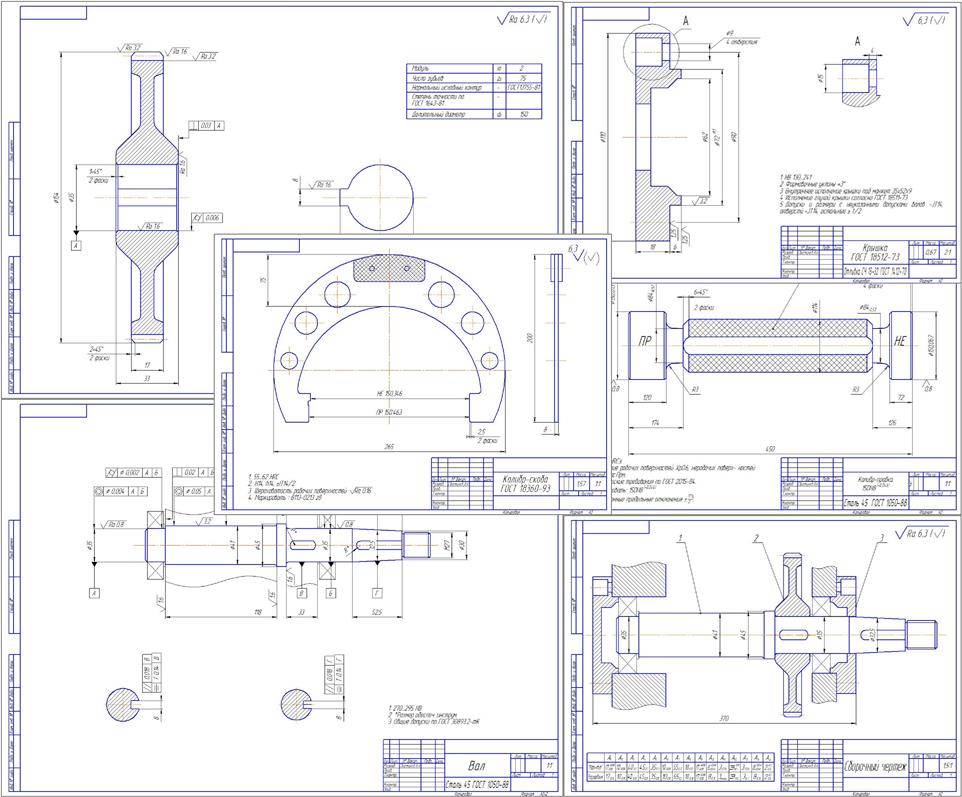

Графическая часть содержит: Сборочный чертеж, чертеж деталей(зубчатое колесо, вал, крышка), чертеж калибра-скобы и калибр-пробки,спецификацию к сборочному чертежу.
Содержание
Введение
1. Расчет и выбор посадки для гладкого цилиндрического соединения
с гарантированным натягом и зазором
2 Выбор универсальных средств измерения для контроля одного из
соединений, рассчитанного в п. 1
3 Расчет и конструирование предельных калибров для контроля одного
из соединений, рассчитанного в п. 1
4 Выбор посадок для подшипников качения

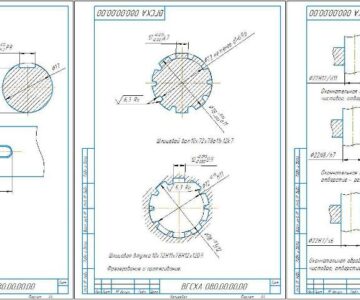

5 Назначение и выбор посадок шлицевого соединения
6 Расчет предельных калибров для контроля шлицевого соединения
7 Расчет точности осевых размеров деталей, входящих сборочный узел,
согласно заданной схеме методом “max-min” и методом регулирования
8 Расчет нормирование точности и вида сопряжения зубчатой передачи
9 Для заданного сборочного узла произвести выбор посадок ответствен-
ных соединений
Литература
Приложение
