ВятГСХА
Кафедра материаловедения, сопротивления материалов и деталей машин
Курсовая работа по дисциплине "Метрология, систематизация и сертификация"
На тему: " Расчет посадок и определение вероятности получения натяга и зазора"
Киров 2017
1.РАСЧЕТ ПОСАДОК:
Посадка Ø22H12/d11
Посадка Ø22N8/h7
Посадка Ø22H7/s6
2. Определить вероятность получения натяга и зазора в соединении Ø22N8/h7
3. Назначение посадки колец подшипника № 2-319
Исходные данные:
1) Номинальные размеры d= 90 мм; D= 225 мм; B= 54 мм; r= 4 мм.
2) Условие работы подшипника - вращается вал с внутренним кольцом
3) Вид нагружения колец: внутреннее кольцо – циркуляционное нагружение; наружное кольцо – местное нагружение.
4) Нагрузка спокойная
5) Вас сплошной, корпус разъёмный
6) Радиальная нагрузка R=1100 H

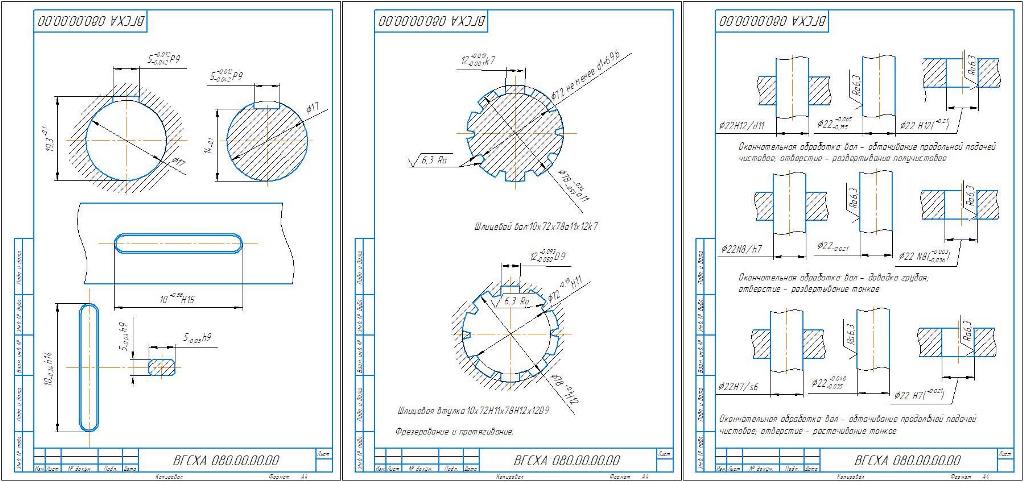

4. Назначение посадки на элемент плотного шпоночного соединения призматической шпонки диаметром Ø18 мм.
Исходные данные:
Размеры шпонки b×h×l; 5×5×10 ,
Глубина пазов t_1=3,0 мм, t_2=2,3 мм.
5. Назначение посадки на элементы шлицевого соединения при центрировании по b неподвижный характер соединения.
Размеры шлицевого соединения
z×d×D, 10×82×88
b =12,0 ; d_1=69,6
Центрирующий элемент: b
Не центрирующие элементы: D и d
Посадки центрирующих элементов по b= 12,0 D9/k7
Посадки не центрирующих элементов по D=Ø 78 H12/a11 , d=Ø 72 H11/(не менее d_1 )
6. Составление и расчет размерной цепи
P1=10 мм; P2=250 мм -уменьшающий размер;
P_3=〖28〗_^ мм ; P_4=4_^ мм ; P5=185 мм; P_6=4_^ мм; P_7=〖21〗_(-0,120)^ мм; P_8=〖22〗_^ мм; P_9=〖46〗_^ мм –увеличивающие размеры;
Б=〖50〗_^(+0,5)мм –замыкающее звено.
Содержание
1 Введение……………………………………………………….…………………..4
2 Расчет посадок…………………………………………………………..……......17
3 Определение вероятности получения натяга и зазора ………………………23
4 Назначение посадки колец подшипника……………………………..…….….25
5 Назначение посадки на элемент плотного шпоночного соединения ………..29
6 Назначение посадки на элементы шлицевого соединения …………………..30
7 Составление и расчет размерных цепей ……………………………………….32
Литература…………………………………………………………………….....35
Приложение……………………………………………………………………...36
