Карагандинский Государственный Технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Основы взаимозаменяемости"
На тему: Выбор и расчет посадок
Караганда 2014

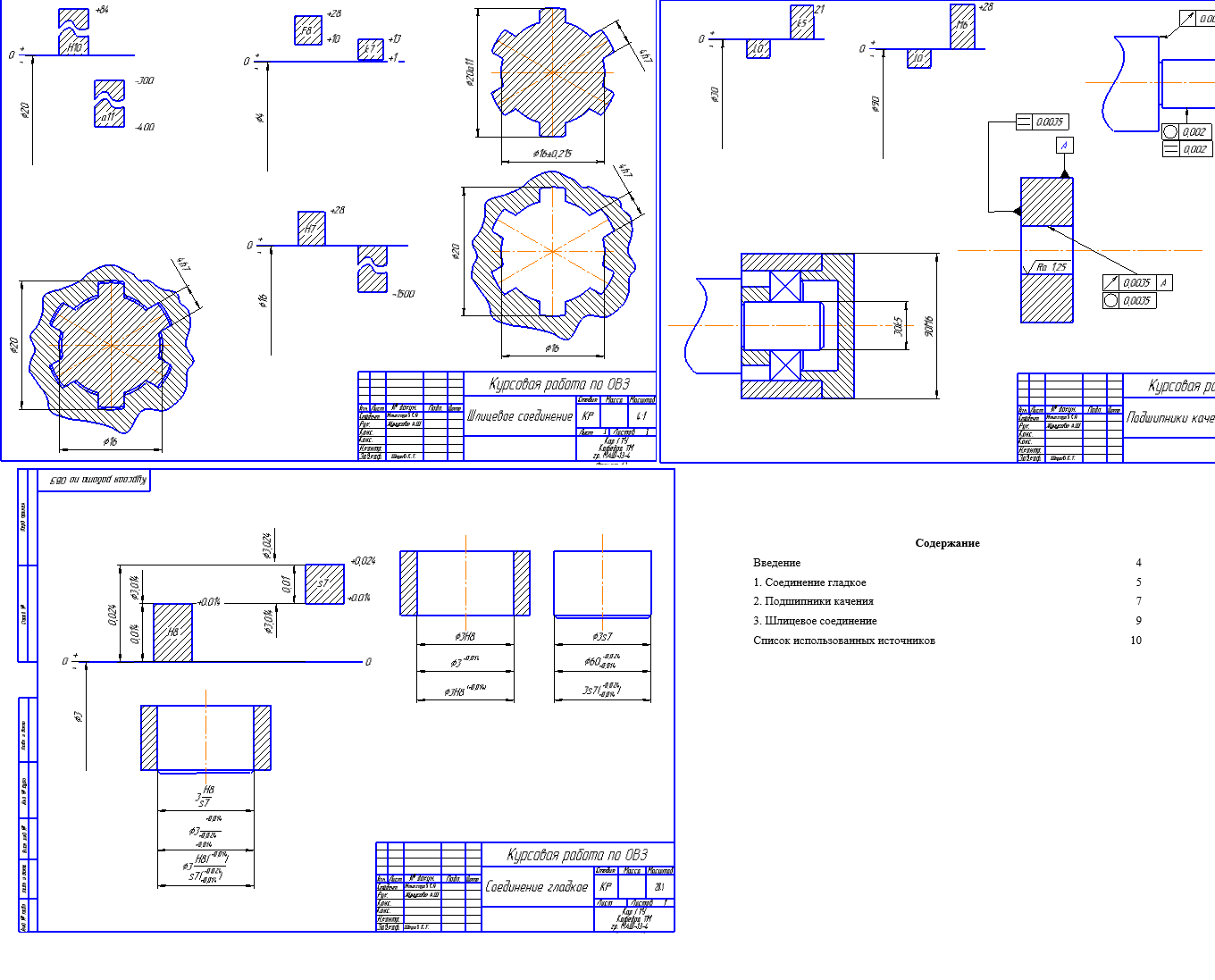

Для данной посадки диаметр Ø3 H8/s7
1.Рассчитать параметры посадки: наибольший и наименьший предельные размеры отверстия и вала, наибольший и наименьший зазор (натяг) и допуск посадки.
2.Построить схему полей допуска.
3.Указать все виды обозначения предельных параметров на эскизах отверстия, вала, сопряжения.
Для однорядного радиального подшипника – 406, класса точности 5, радиальной нагрузки 5000 Н, нагрузка с сильными ударами и вибрациями, вращается вал.
1.Рассчитать и выбрать посадки для внутреннего и наружного колец.
2.Построить схему расположения полей допусков.
3.Выполнить сборочный чертеж с условными обозначениями посадок, а также эскизы вала и корпуса, поставив на них предельные отклонения размеров, отклонения формы, шероховатости посадочных поверхностей.
Для шлицевого соединения имеем большие нагрузки и неподвижные соединения.
1. Выбрать способ центрирования.
2. Подобрать посадки.
3. Определить допуски и предельные размеры всех элементов соединения.
4. Построить схемы расположения полей допусков по всем элементам.
5. Выполнить сборочный чертеж шлицевого соединения и чертеж шлицевой втулки и вала с указанием отклонений элементов соединения, дать условные обозначения шлицевого соединения, втулки и вала.
