Пензенский государственный технологический университет
Кафедра техническое управление качеством
Курсовая работа по дисциплине "Метрология, стандартизация и сертификация"
На тему "Выбор посадок на типовые соединения в изделиях машиностроения"
Пенза 2015
Исходные данные для расчётов
Вариант №9.
Размеры деталей d_1=72 мм; d_2=130 мм; d_3=190 мм; l=40 мм; d_4=27 мм.
Резьбовое соединение: М48, длина свинчивания l=12 мм.
Подшипник качения: Р6-7211.
Шлицевое соединение: 10х42х52.
Номинальный диаметр соединения под шпонку d_шп=30 мм, длина шпонки l_шп=32 мм.
Крутящий момент М_кр=9,0 Н∙м.
Скорость для d_2 V_0=0,5 м/с (тепловой зазор).
Смазка для d_2: без смазки.
Вид покрытия для : цинковое.
Класс точности резьбы: средний.
Вращающееся кольцо ПК: d.
Режим работы ПК: тяжёлый.
Вид центрирования шлицевого соединения: d.
Характер шпоночного соединения: нормальное.
Содержание
Исходные данные для расчётов
Задание 1. Выбор посадки с зазором
Задание 2. Выбор посадки с натягом
Задание 3. Выбор переходной посадки
Задание 4. Выбор посадок подшипника качения
Задание 5. Выбор посадки для резьбового соединения
Задание 6. Выбор посадок шпоночного соединения
Задание 7. Выбор посадок на шлицевые соединения
Задание 8. Расчёт исполнительных размеров предельных калибров
Список литературы
Приложение А (графическая часть)

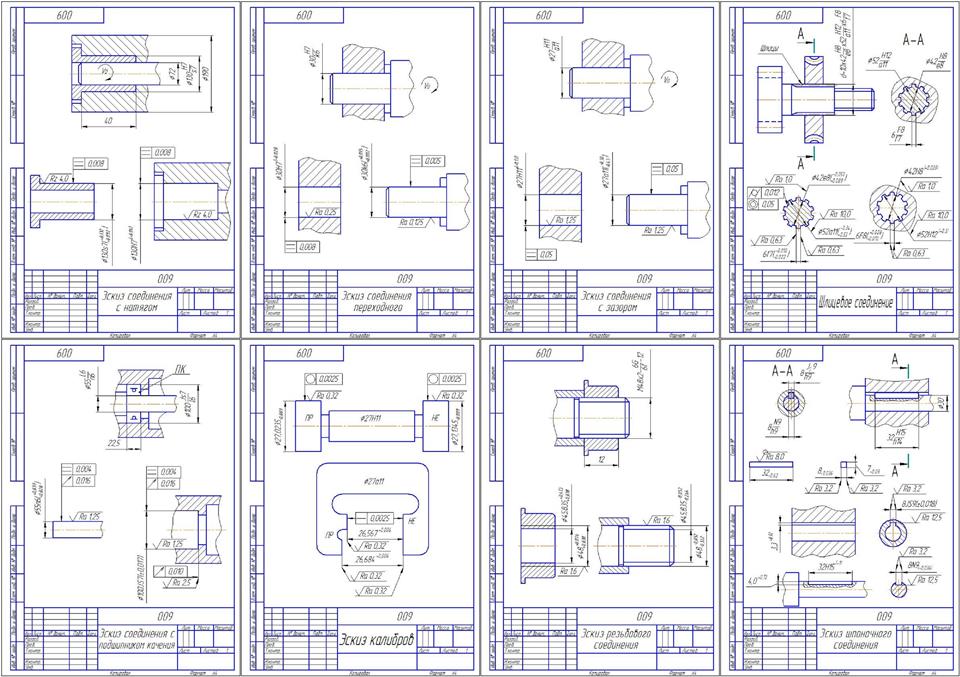

Графическая часть содержит эскизы деталей и соединений с указанием допусков и посадок для каждого задания (всего 8 листов А4 в Компас-3D)
