КОМПАС 3D 18

Расчет и проектирование двухступенчатого редуктора

Казанский национальный исследовательский технический университет им. А.Н. Туполева – КАИ. Кафедра Теплоэнергетики и Энергетического Машиностроения. Курсовой проект по дисциплине "Детали машин". На тему: «Проектирование двухступенчатого редуктора». Казань 2018

Разработка цилиндрического двухступенчатого редуктора. Исходные данные: N1 = 2 к Вт (мощность на входном валу редуктора); n1 = 2500 об/мин (частота вращения входного вала редуктора); U1 = 6 (передаточная частота)
U2 = 4 (передаточная частота); Передачи реверсируемые, нагрузка постоянная. Срок службы 10000 часов.

Содержание
Задание на курсовое проектирование по деталям машин
Содержание
Аннотация.
Аналитический обзор
1. Введение.
2. Выбор электродвигателя, кинематический расчет и определение крутящих моментов на валах привода.
2.1 Выбор марки электродвигателя.
2.2 Определяем частоту вращения выходного вала.
2.3 Кинематический и силовой расчёт привода.
2.4 Выбор материалов для зубчатых колес.
2.5 Расчет быстроходной косозубой ступени редуктора.
2.6 Проверочный расчет передачи на контактную прочность.
2.7 Проверка зубьев на изгиб.
3.Расчет тихоходной передачи редуктора.
3.1 Исходные данные для расчета.
3.2 Определение допускаемых контактных напряжений.
3.3 Проектировочный расчет передачи.
3.4 Проверка зубьев на изгиб.
3.5 Диаметры колес.
3.6 Силы, действующие в зацеплении.
4. Разработка эскизной компоновки редуктора.
4.0 Материалы валов.
4.1 Ориентировочно диаметр валов были определены ранее в расчетах.
4.2 Эскизная компоновка редуктора.
4.3 Эскизная компоновка двухступенчатого цилиндрического редуктора, выполненного по развернутой схеме.
5. Этапы проектирования валов.
6. Расчет промежуточного вала
7. Расчет тихоходного вала
8. Подбор подшипников качения
8.1 Подшипники быстроходного вала
8.2 Подшипники промежуточного вала
8.3 Подшипники тихоходного вала
Литературные источники.

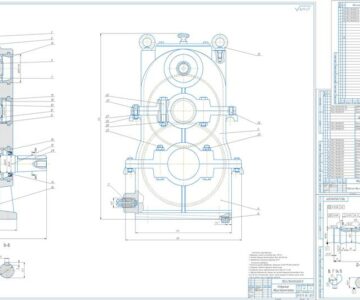

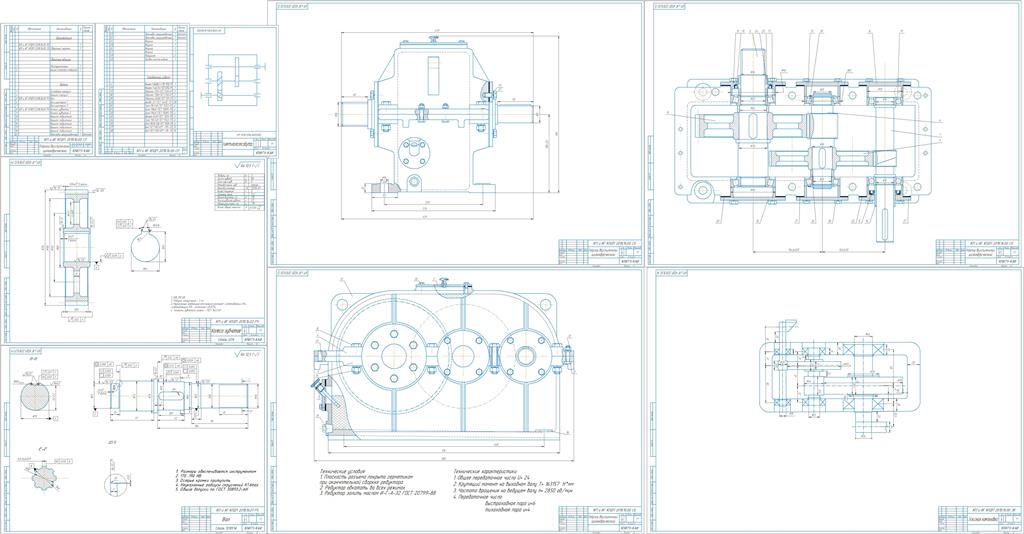

Состав: Эскизная компоновка, Сборочный чертеж, Вид корпуса, Вид сбоку, Вал, Зубчатое колесо, Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D V17.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование двухступенчатого редуктора

0 Титул кур.пр. DM.doc
1 Ведение оглавление курсовое проектир.docx
2-3. Выбот электродвигателя, кинематический расчет и определение крутящих моментов на валах привода..doc
4. Разработка эскизной компоновки редуктора.doc
5- 6- 7 Проектирования валов.doc
8. Подбор подшипников.doc
9. Литература.doc
Вал.cdw
вид сбоку.cdw
Двухступенчатый редуктор. Вид с боку.cdw
Кинематическая схема редуктора.cdw
Колесо зубчатое.cdw
Сборочный.cdw
Спецификация.spw
Эскизный проект.cdw
