КОМПАС 3D 18

Расчёт двухступенчатого редуктора

Никопольский факультет НМетАУ
Отраслевое машиностроение
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчёт редуктора цилиндрического двухступенчатого"
Никополь 2017

Вращающий момент на тихоходном валу редуктора T3=2000 Нм.
Частота вращения тихоходного вала n3=59 об/мин.
Быстроходный вал соединен упругой муфтой МУВП с асинхронным электродвигателем с синхронной частотой вращения n1C=750 об/мин.
Консольная нагрузка тихоходного вала U3=11000 Н.

Режим работы редуктора непрерывный, нереверсивный. Нагрузка близка к постоянной, срок службы не ограничен.
Быстроходная ступень редуктора – шевронная, раздвоенная с эвольвентным зацеплением, исходный контур по ГОСТ 13755-81. Тихоходная ступень – косозубая с круговинтовым дозаполюсным зацеплением Новикова, исходный контур по ГОСТ 15023-76.
Твердость зубьев быстроходной ступени после улучшения:
шестерни – 270…300 НВ, колеса – 220…250 НВ.
Твердость зубьев тихоходной ступени после улучшения:
шестерни – 250…280 НВ, колеса – 200…230 НВ.
Расчет редуктора охватывает все его элементы: зубчатые (червячные) передачи, валы, шпоночные или зубчатые соединения, опоры и корпусные детали.

Содержание

1. Исходные данные………………………………………………………...……....3
2. Выбор электродвигателя…………………………………………………...........3
3. Передаточные числа и нагрузки ступеней………………………………….…..4
4. Расчёт основных размеров зубчатых передач на контактную выносливость……………………………………………………………………..6
5. Геометрический расчёт быстроходной ступени……………………….………7
6. Проверочный расчёт зубьев быстроходной ступени на контактную выносливость и выбор материалов…………………………………….………..8
7. Геометрический расчёт тихоходной ступени…………………………............12
8. Проверка передаточного числа……………………………………………..…..13
9. Проверочный расчёт зубьев тихоходной ступени на выносливость……...…13
10. Подбор муфты и предварительное определение расчётных длин валов…....15
11. Усилия в зацеплении и консольные нагрузки……………………………..….16
12. Расчёт быстроходного вала………………………………………………….....19
13. Расчёт промежуточного вала………………………………………….………..22
14. Расчёт тихоходного вала………………………………………………………..24
15. Подшипники качения ………………………………………………………..…27
16. Шпоночные соединения………………………………………………………..30
17. Проверка запасов выносливости валов………………………………………..32
18. Основные размеры корпусных деталей и компоновка редуктора…………..34
19. Рис.1 Схема редуктора………………………………………………………..…5
20. Рис.2 Размеры зацеплений……………………………………………………....9
21. Рис.3 Силы зацепления и консольные нагрузки……………………………...18
22. Рис.4 К расчету быстроходного вала…………………………………………..20
23. Рис.5 К расчету промежуточного вала…………………………………….......23
24. Рис.6 К расчету тихоходного вала…………………………………………..…27
25. Рис.7 Подшипники качения……………………………………..………..........30
26. Рис.8 К расчету шпонок……………………………………………….………..31
27. Рис.9 Компоновка редуктора………………………………………….…..……35

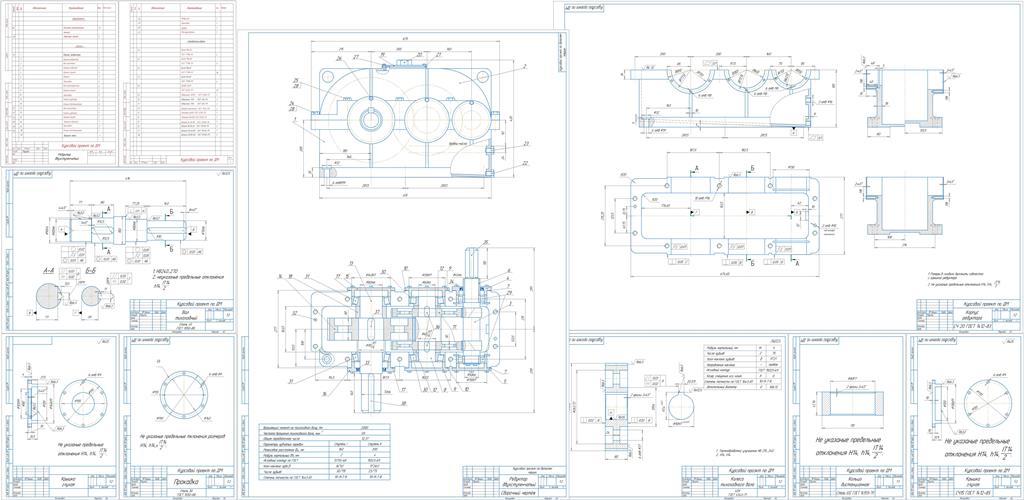

Состав: Редуктор двухступенчатый (СБ), Деталировка (корпус, вал тихоходный, колесо тихоходное, кольцо дистанционное...). Спецификация. Язык документа
