Расчет и проектирование одноступенчатого конического редуктора с клиноременной передачей U=7

Саратовский Государственный Технический Университет имени Гагарина Ю.А.
Кафедра «Техническая механика и детали машин»
Курсовая работа по дисциплине "Детали машин"
На тему: "Расчет и проектирование одноступенчатого конического редуктора с клиноременной передачей"
Саратов 2014

Работая над проектом, были выполнены следующие действия: проведен анализ назначения и условий, в которых находиться каждая проектируемая сталь, и наиболее рациональное конструктивное решение с учетом технологических, монтажных, эксплуатационных и экономических требований; произведены кинематические расчеты, определены силы, действующие на звенья узла, сделаны расчеты конструкции на прочность, решены вопросы, связанные с выбором материала и наиболее технологичных форм деталей.

Техническая характеристика привода:
Электродвигатель асинхронный АИР132S4 (мощность 7,5 кВт, частота вращения 1400 об/мин)
Редуктор цилиндрический одноступенчатый (u=3,15)
Частота вращения ведомого шкива - 200,2 об/мин
Вращающий момент на ведомом шкиве - 288,27 Нм

Техническая характеристика редуктора
1. Частота вращения тихоходного вала, об/мин 444,44
2. Общее передаточное число привода 7
3. Передаточное число конического редуктора 3,15
4. Передаточное число ременной передачи 2,22
5. Вращающий момент на тихоходном валу, Нм 138,07

Содержание:
1. Кинематический расчет привода
2. Расчет конической передачи
3. Эскизное проектирование
4. Конструирование конического зубчатого редуктора
Заключение
Список использованной литературы

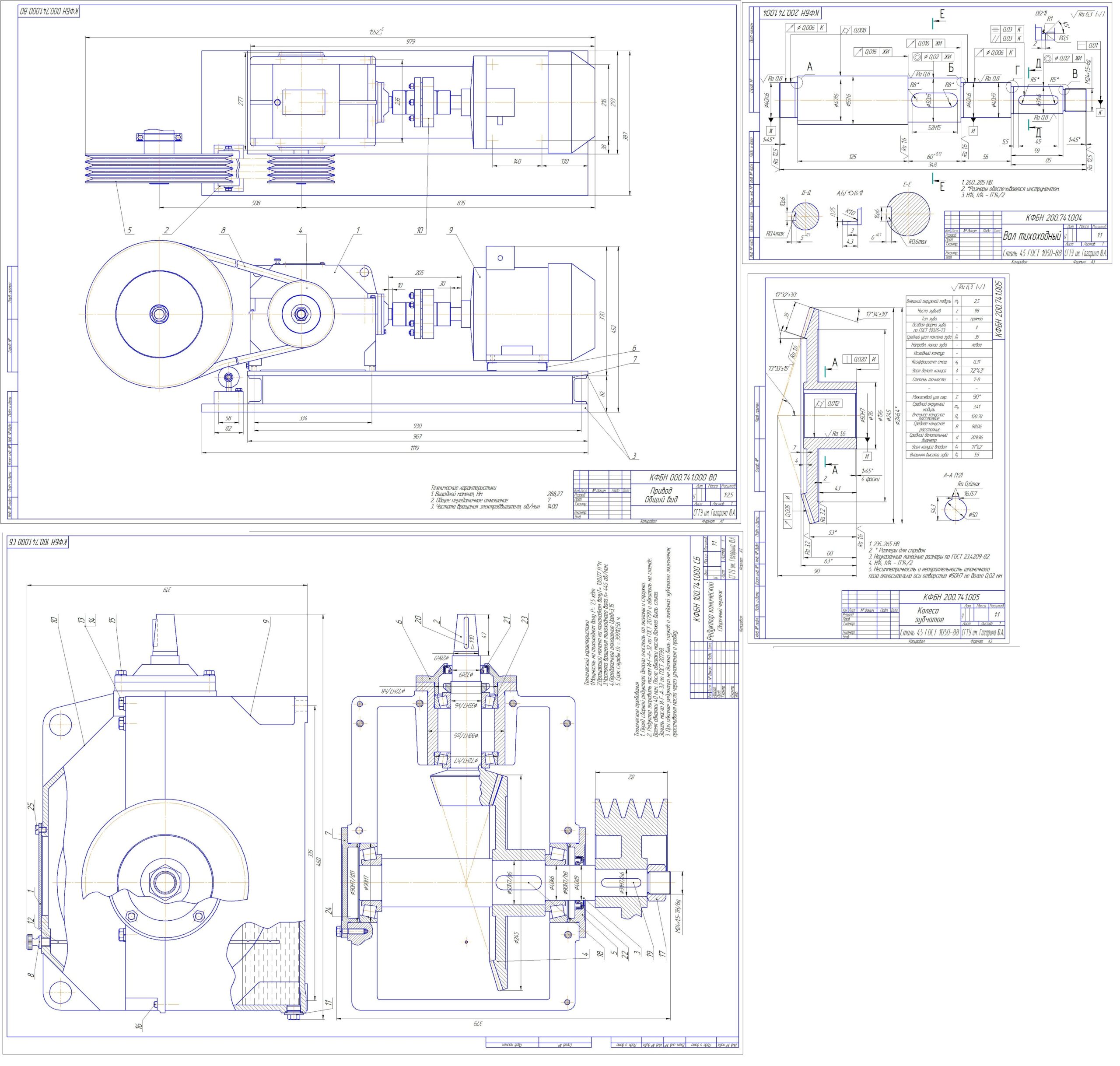

Состав: Привод (ВО); Редуктор конический (СБ); Деталировка (выходной вал; колесо коническое) Спецификация; ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование одноступенчатого конического редуктора с клиноременной передачей U=7

чертежи (5.11)\выходной вал.cdw
чертежи (5.11)\колесо1.cdw
чертежи (5.11)\общий вид1.cdw
чертежи (5.11)\Спецификация 2.cdw
чертежи (5.11)\Спецификация привод.cdw
чертежи (5.11)\Спецификация.spw
⥦ (5.11)\⥦ (㣮)12.cdw
ОСНОВНАЯ курсовая детали машин.docx
