Расчет и проектирование привода ленточного конвейера

«ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ АГРОИНЖЕНЕРИИ ФГБОУ ВО ЮЖНО-УРАЛЬСКИЙ ГАУ
Факультет инженерно-технологический
Кафедра прикладной механики
Расчет и проектирование привода ленточного конвейера
КУРСОВОЙ ПРОЕКТ
Челябинск 2017

Параметр / Обозначение / Величина
Сопротивление движению ленты, кН / W / 8,2
Скорость ленты, м/с / υ / 0,8
Диаметр барабана, м / DБ / 0,22
Угол наклона ременной передачи, град / β / 60
Ресурс работы привода, ч / Ln / 3200
Коэффициент перегрузки / α0 / 1,6
Коэффициенты нагрузки
α1 1
α2 0,8
α3 0,2
Коэффициенты продолжительности нагрузки
γ1 0,7
γ2 0,5
γ3 0,3

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 6
1 КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 8
1.1 КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ. ЭСКИЗ ЭЛЕКТРОДВИГАТЕЛЯ. 8
2 РАСЧЕТ КЛИНОРЕМЁННОЙ ПЕРЕДАЧИ 12
ПРОЕКТИРОВАНИЕ ШКИВОВ 14
3 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ 16
4 1-Й ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ РЕДУКТОРА 22
4.1 БЫСТРОХОДНЫЙ ВАЛ 22
4.2 ТИХОХОДНЫЙ ВАЛ 24
5 РАСЧЕТ ВАЛОВ 25
5.1 РАСЧЕТ ВЕДУЩЕГО ВАЛА В APM SHAFT 25
5.2 РАСЧЕТ ВЕДОМОГО ВАЛА В APM SHAFT 31
6 ПРОВЕРКА ПОДШИПНИКОВ КАЧЕНИЯ 36
6.1 ПРОВЕРКА ПОДШИПНИКОВ НА ВЕДУЩЕМ ВАЛЕ 36
6.3 ПРОВЕРКА ПОДШИПНИКОВ НА ВЕДОМОМ ВАЛУ 37
7 РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 40
7.1 ПРОВЕРКА ШПОНКИ НА ХВОСТОВИКЕ ВЕДУЩЕГО ВАЛА 40
7.2 ПРОВЕРКА ШПОНКИ НА ХВОСТОВИКЕ ВЕДОМОГО ВАЛА 41
7.3 ПРОВЕРКА ШПОНКИ ПОД ЗУБЧАТОЕ КОЛЕСО 42
8 2-Й ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ 44
9 ВЫБОР И ПРОВЕРКА ЭЛЕМЕНТОВ МУФТЫ НА ПРОЧНОСТЬ 46
10 ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА 49
11 ПОДБОР СМАЗКИ ДЛЯ ЗУБЧАТЫХ КОЛЕС И ПОДШИПНИКОВ КАЧЕНИЯ 51
12. ТЕХНИКА БЕЗОПАСНОСТИ 53
СПИСОК ЛИТЕРАТУРЫ 54

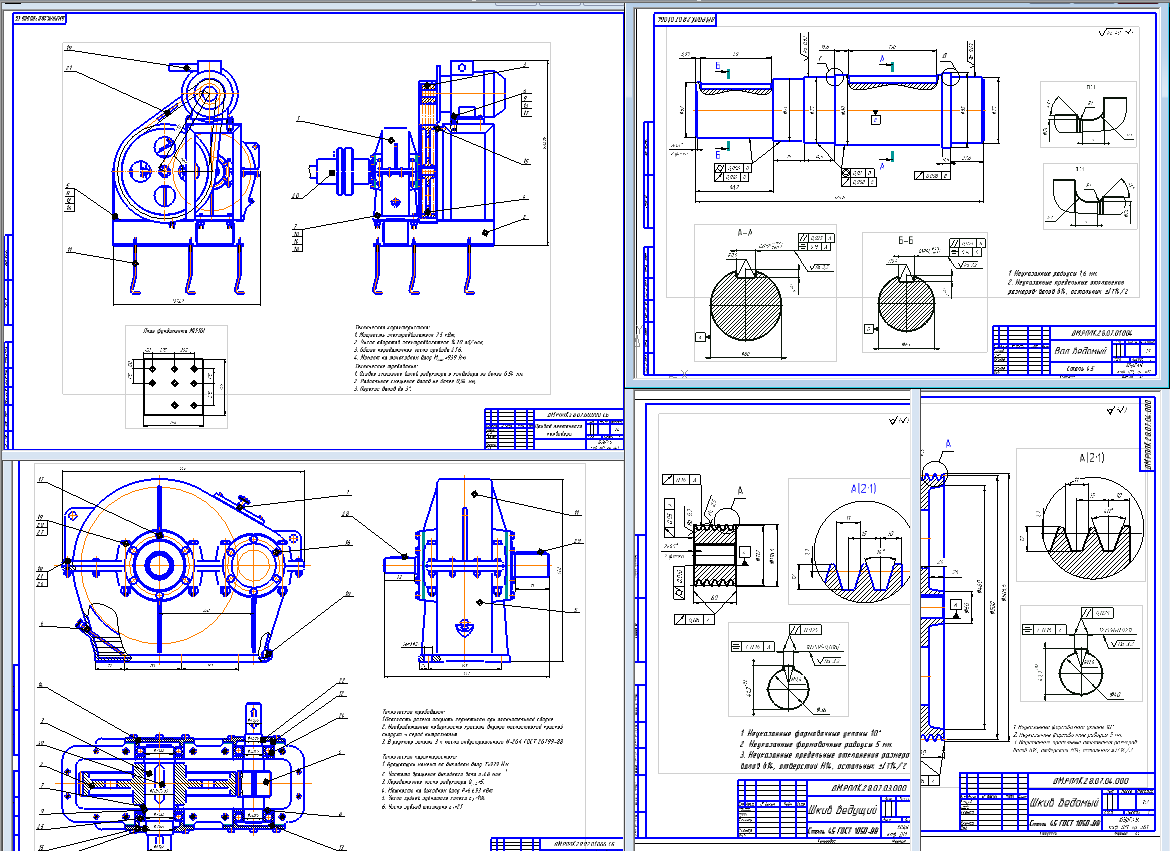

Состав: Привод ленточного конвейера СБ (А1), Редуктор цилиндрический СБ (А1), Вал ведомый А2, Шкив ведущий А3, Шкив ведомый А3, Спецификации, Расчеты в АПМ Shaft, ПЗ Язык документа

Софт: КОМПАС-3D 16.1.5

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование привода ленточного конвейера

28.7\desktop.ini
28.7\АПМ\ведомый вал.rtf
28.7\АПМ\Ведомый вал.wsh
28.7\АПМ\ведущий вал.rtf
28.7\АПМ\Ведущий вал.wsh
28.7\Вал ведомый.cdw
28.7\Ведомый шкив.cdw
28.7\Ведущий шкив.cdw
28.7\Задание.docx
28.7\ПЗ.docx
28.7\расчет конвейера.xmcd
28.7\Спецификация редуктора.spw
28.7\Спецификация сборки.spw
28.7\Чертеж редуктора.cdw
28.7\Чертеж сборки.cdw
28.7\АПМ
28.7
