Расчёт и проектирование привода ленточного конвейера

Пермский национальный исследовательский политехнический университет
Кафедра материалы, технология и конструирование машин (МТиКМ)
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчёт и проектирование привода ленточного конвейера"
Пермь 2015

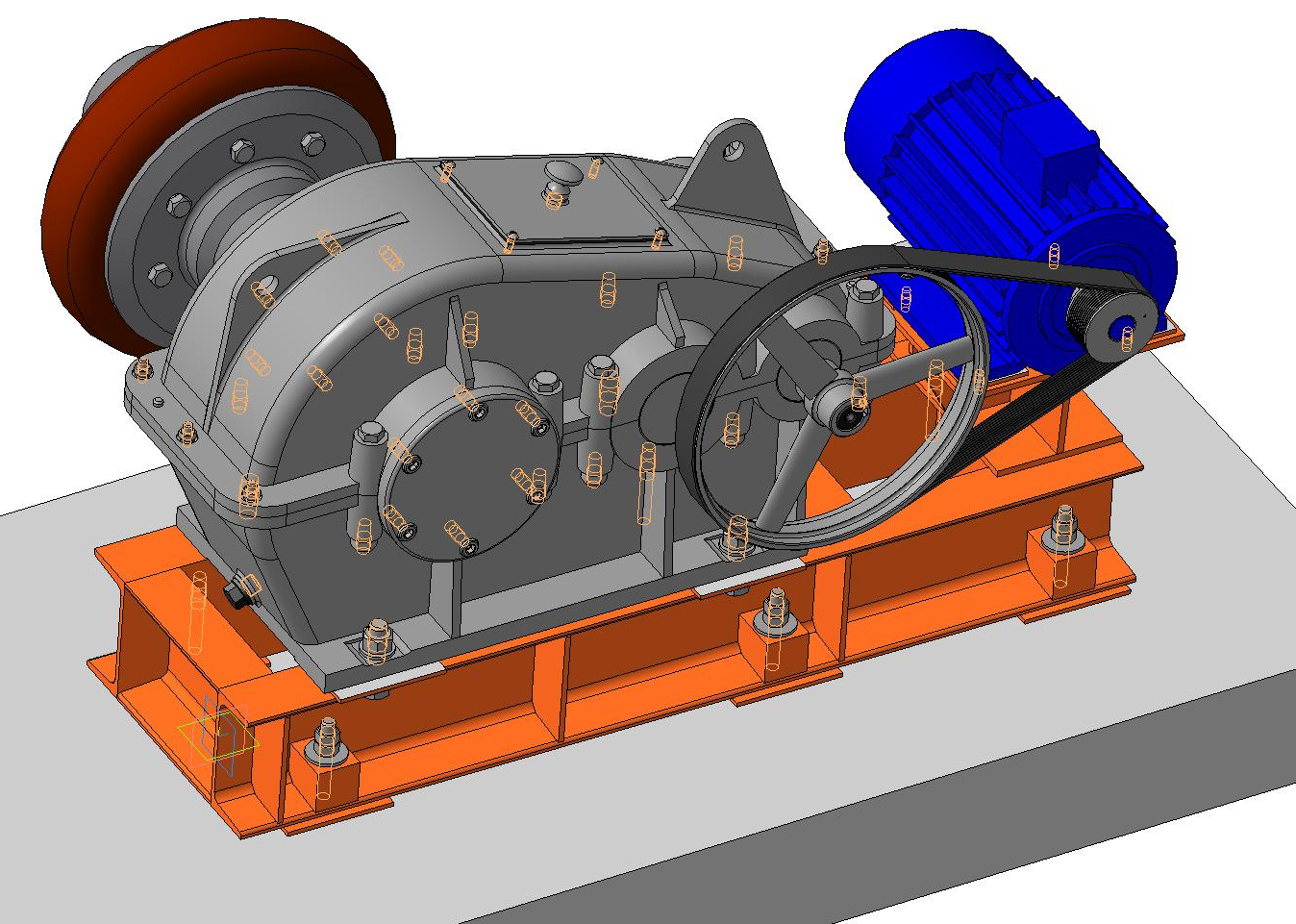

В данной работе рассчитывается привод ленточного конвейера. Основа привода - двухступенчатый цилиндрический редуктор.
Текстовая часть - пояснительная записка с расчётами.
Графическая часть:
Сборочный чертёж привода;
Сборочный чертёж редуктора;
Сборочный чертёж рамы редуктора;
Чертёж ведомого шкива;
Чертёж тихоходного колеса;
Чертёж тихоходного вала.

Техническая характеристика привода:
Частота вращения вала электродвигателя......................nдв=2850 мин
Мощность электродвигателя...........................................P=3 кВт
Передаточное число ремённой передачи.......................Uрем=4
Частота вращения входного вала редуктора..................nвх=712,5 мин
Частота вращения выходного вала редуктора...............nвых=38,2 мин
Передаточное число редуктора.......................................Uред=18,65
Передаточное число привода...........................................Uред=74,6
Скорость движения ленты конвейера.............................U =0,4 м/с
Окружная сила на барабане конвейера............................F =5500 Н
Крутящий момент на барабане конвейера.......................Тконв=550 Н*м

Состав: Привод ленточного конвейера (СБ), Спецификация к приводу, Редуктор (СБ), Спецификация к редуктору, Рама (СБ), Спецификация к раме, Деталировка (колесо тихоходное, вал тихоходный, шкив ведомый), 3D сборка привода, 3D сборка редуктора, 3D сборка барабана конвейера, ПЗ Язык документа

Софт: КОМПАС-3D 15.2
