Расчет и проектирование привода ленточного конвейера

Московский государственный технический университет им. Н. Э. Баумана.
Кафедра "Детали машин и подъемно-транспортное оборудование"
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода ленточного конвейера"
2013 год

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного конвейера, который включает в себя электрический двигатель, муфту упругую со звездой, одноступенчатый цилиндрический редуктор с внутренним зацеплением зубчатого колеса и шестерни, цепную передачу, вал приводной. Графическая часть содержит общий вид привода, сборочный чертеж муфты упругой со звездой, чертеж общего вида редуктора и 2 чертежа деталировки редуктора (вал тихоходный, колесо зубчатое), сборочный чертеж приводного вала.
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А3, 3 спецификации, 21 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Исходные данные для проектирования:
1. Окружная сила на барабане: 610 (Н);
2. Скорость движения цепи: 2,91 м/с

Техническая характеристика привода:
Электродвигатель асинхронный АИР 90L4 (мощность 2,2 кВт, частота вращения 1395 об/мин)
Редуктор цилиндрический одноступенчатый с внутренним зацеплением (u=4)
Частота вращения на выходном валу редуктора - 349 об/мин
Частота вращения приводного вала - 146 об/мин
Общее передаточное число привода - 9,538
Вращающий момент на валу электродвигателя - 14,835 Н*м
Вращающий момент на выходном валу - 127 Н*м

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, 1395 об/мин
2. Частота вращения тихоходного вала, 349 об/мин
2. Общее передаточное число редуктора 4
3. Вращающий момент на быстроходном валу редуктора - 14,835 Н*м
4. Вращающий момент на тихоходном валу, 57,56 Н*м
5. Межосевое расстояние: 100 мм.

Техническая характеристика цепной передачи:
1. Передаточное число передачи - 2,385
2. Частота вращения входного вала - 349 об/мин
3. Частота вращения выходного вала -146 об/мин

Состав: Привод конвейера (СБ), Муфта упругая со звездой (СБ), Редуктор цилиндрический (ВО), Вал приводной (СБ), Деталировка (вал тихоходный, колесо зубчатое), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет и проектирование привода ленточного конвейера

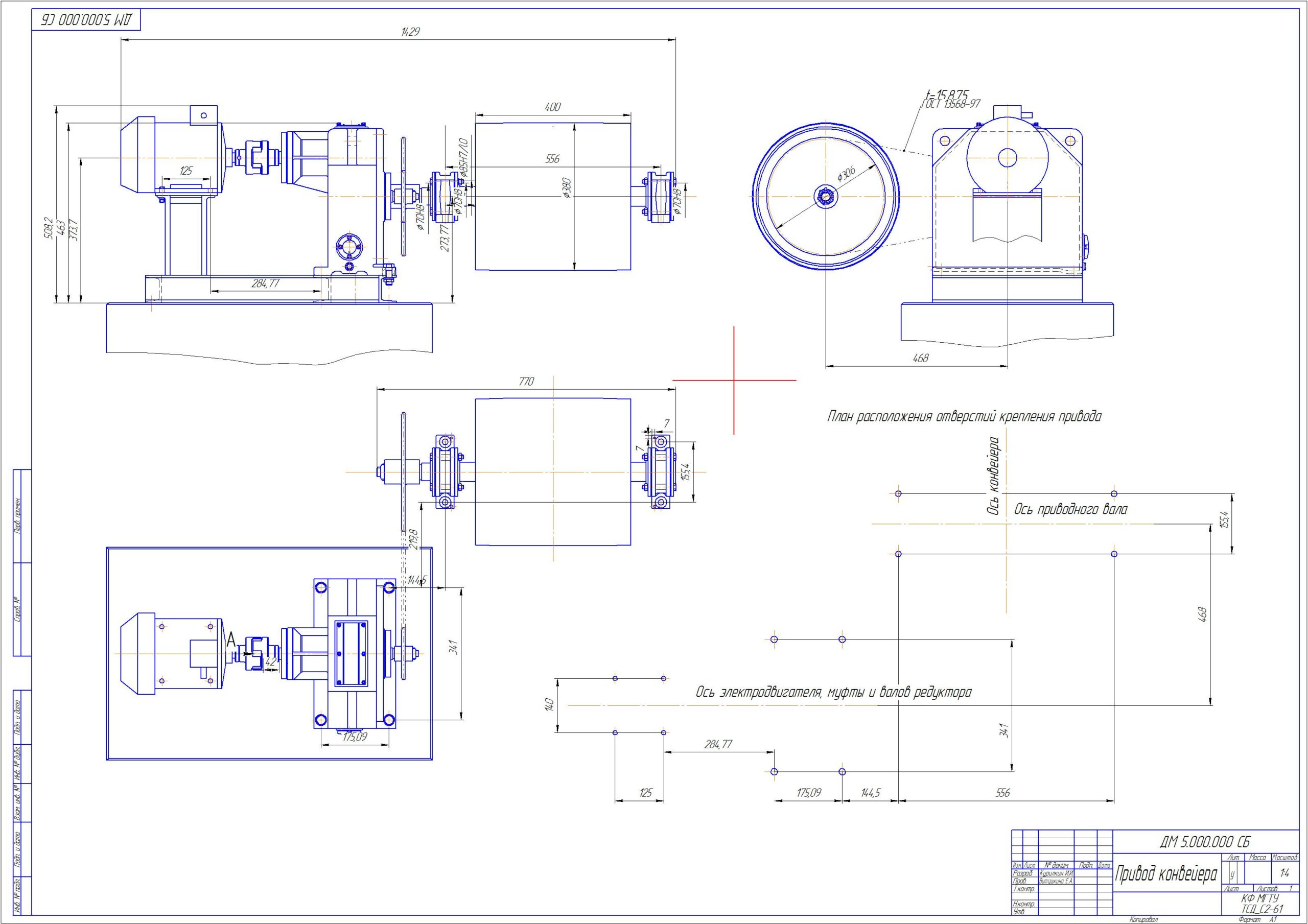

Привод конвейера _ ДМ 5.000.000 СБ.cdw
Редуктор цилиндрический _ ДМ 5.002.000 ВО .cdw
Спецификации\Вал приводной _ ДМ 5.001.000 СП.cdw
Спецификации\Муфта упругая со звездой ГОСТ 14084-93 _ ДМ 5.003.000 СП.cdw
Спецификации\Редуктор цилиндрический _ ДМ 5.002.000 СП.cdw
Привод конвейера(пояснительная записка).docx
Вал приводной _ ДМ 5.001.000 СБ.cdw
Вал тихоходный _ ДМ 5.002.003.cdw
Колесо зубчатое _ ДМ 5.002.008.cdw
Муфта упругая со звездой ГОСТ 14084-93 _ ДМ 5.003.000 СБ.cdw
