Уфимский государственный университет
Кафедра машины и аппараты химических и нефтеперерабатывающих производств
Курсовой проект "РАСЧЕТ НА СТАТИЧЕСКУЮ И ЦИКЛИЧЕСКУЮ ПРОЧНОСТЬ И ЖЕСТКОСТЬ ВАЛА КОНИЧЕСКО-ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ"
Салават 2017

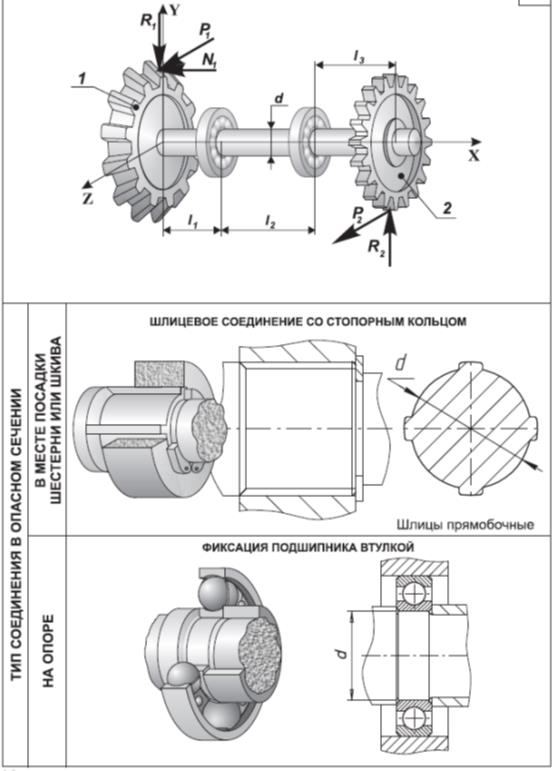

Исходные данные:
N1 = Fa1= 0,95 кН;
R1 = Fr1 = 0,55 кН;
Р1= Ft1 = 3 кН;
l1 = 0,2 м, l2 = 0,6 м, l3 = 0,25 м;
D1 = 0,3 м, D2 = 0,3 м;
R2 = Fr2 = 0,364Р2 = 0,364 Ft2.
Материал вала - сталь марки 40ХН.
1 Литературный обзор
2 Проектировочный расчет вала на статическую прочность

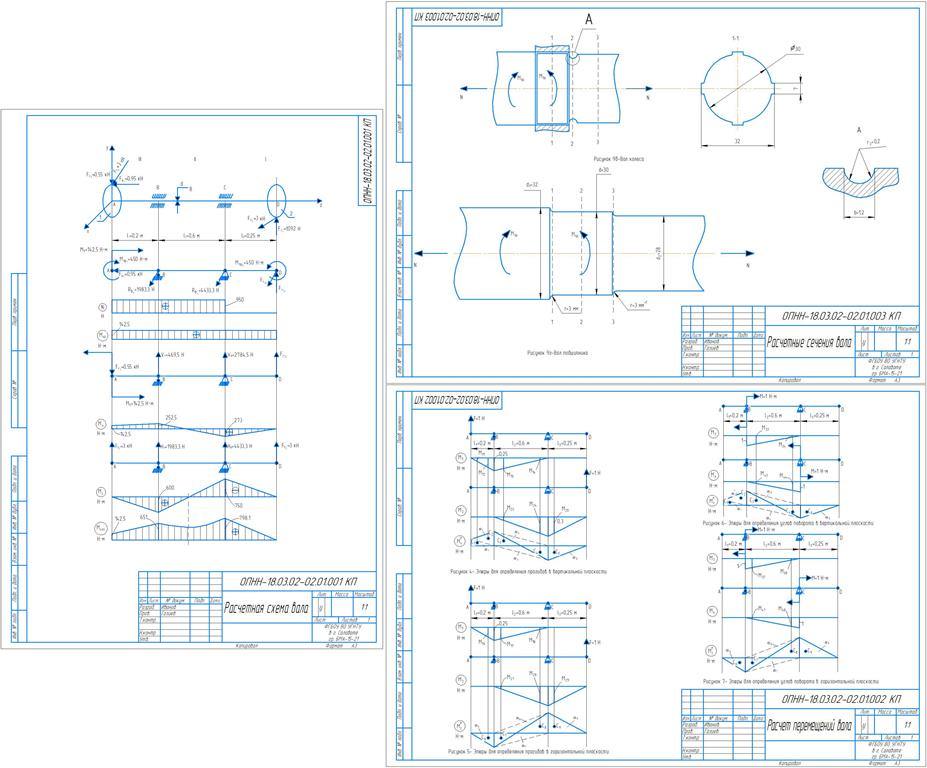

2.1 Построение расчетной схемы вала
2.2 Построение эпюр внутренних силовых факторов
2.3 Расчет на прочность. Подбор сечения вала
3 Расчет вала на жесткость
3.1 Расчет прогиба вала в местах установки дисков (колес)
3.2 Расчет углов поворота в опорах (местах установки подшипников)
3.3 Расчет на изгибную жесткость. Уточнение диаметров валов
4 Расчет вала на усталостную прочность
4.1 Выборы типа соединения в опасном сечении вала. Конструирование участка вала
4.2 Определение числа расчетных сечений и концентраторов напряжений
4.3 Расчет характеристик цикла для нормальных и касательных напряжений в расчетных сечениях
4.4 Выбор коэффициентов, учитывающих концентрацию напряжений, раз-меры вала, качество обработки поверхности, упрочняющую технологию
4.5 Расчет коэффициентов запаса усталостной прочности по нормальным и касательным напряжениям
4.6 Расчет коэффициента запаса усталостной прочности. Проверка прочно-сти
Заключение
Список использованных источников
