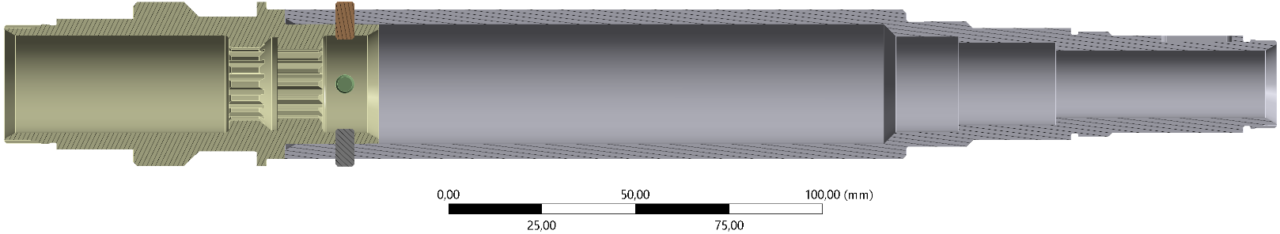

Рассмотрено штифтовое соединение двух полых валов. Валы применяются в электрической машине мощностью 100 кВт, частотой вращения ротора 15 000 об/мин и КПД 0,96.

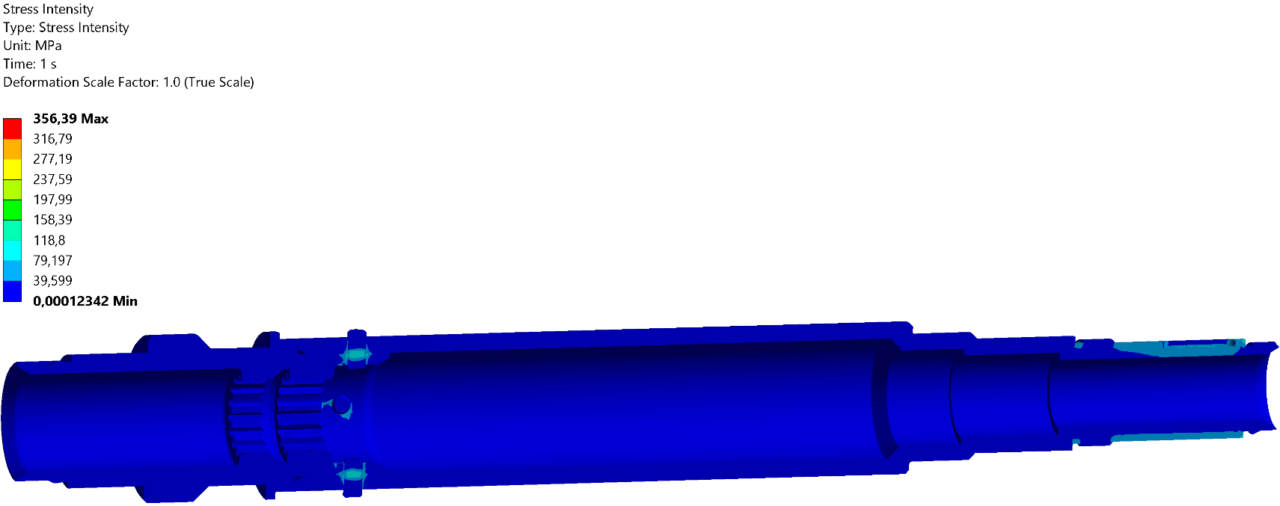

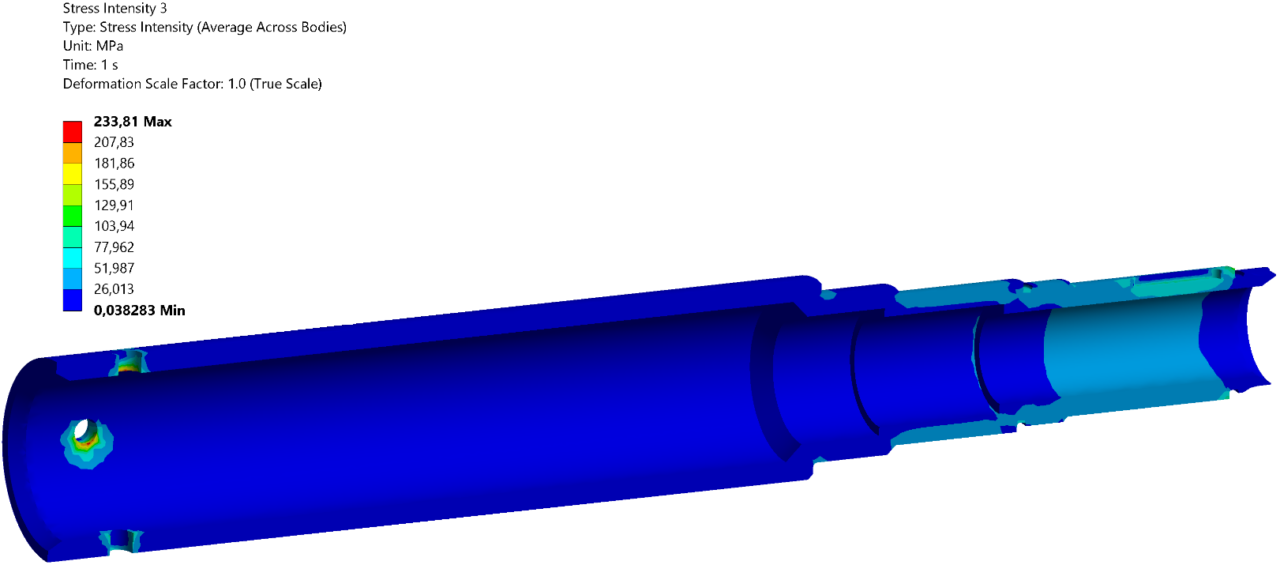

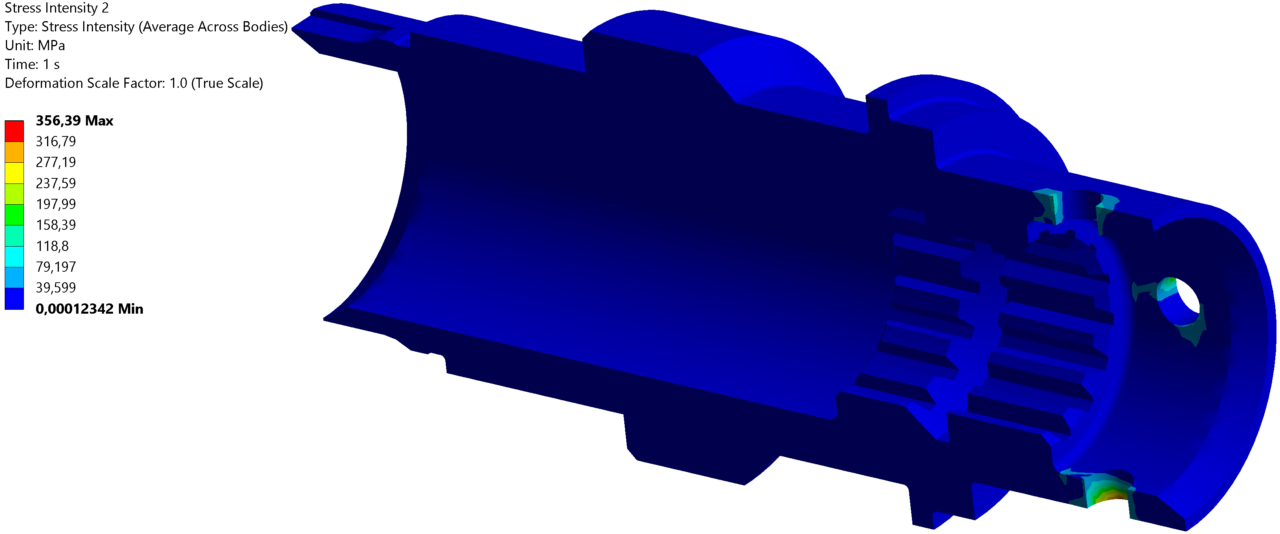

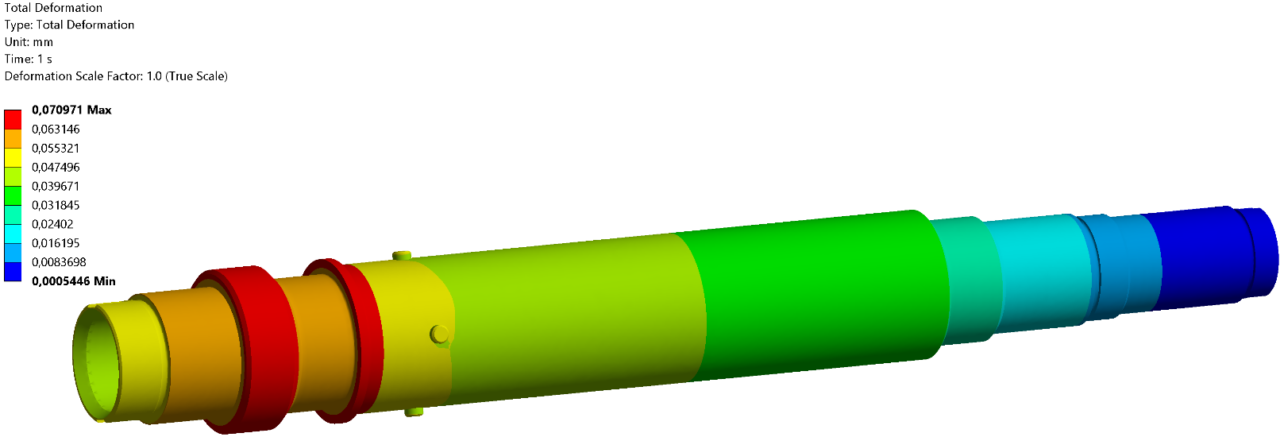

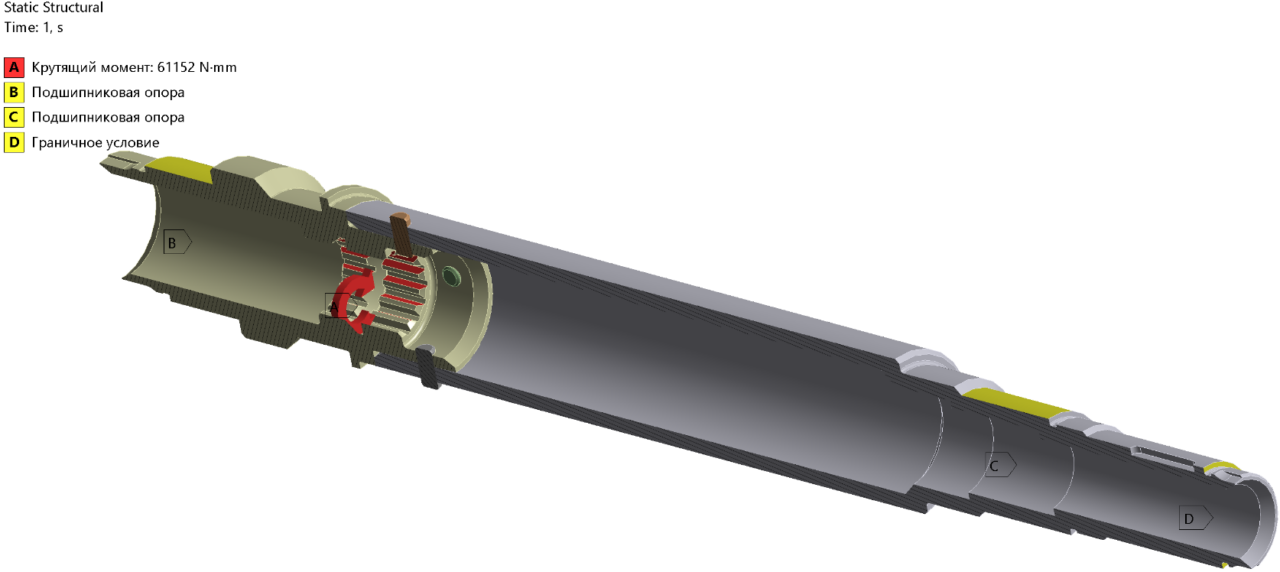

Выполнен расчет на статическую прочность в ANSYS.
