Расчет на прочность сосуда под давлением

0
1
184
13
3

Выполнен расчет на прочность сосуда под давлением.
Расчетное давление 1,3 МПа, расчетная температура 100 °C, внутренний диаметр сосуда 1120 мм.

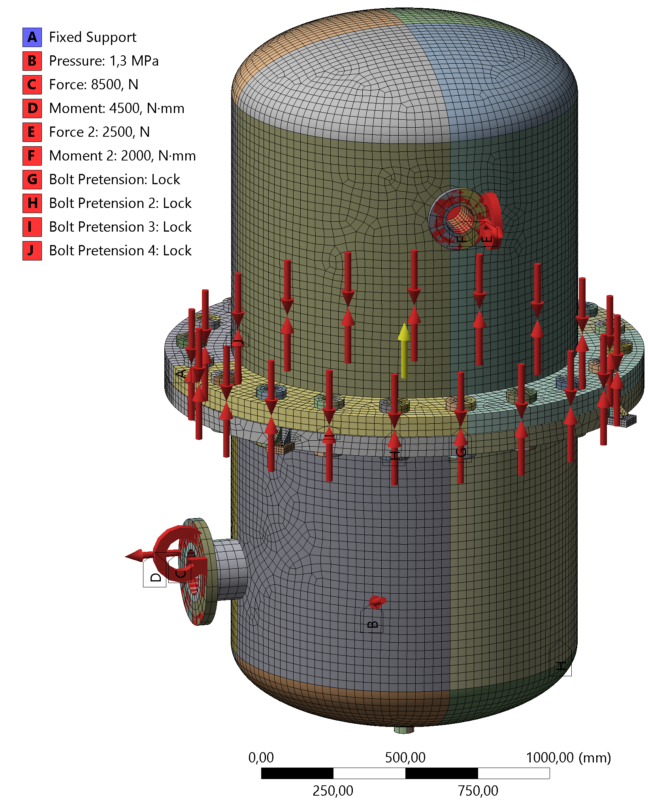

Задача решена в нелинейной постановке. Между компонентами расчетной модели задана контактная задача, учитывающая коэффициент трения. Смоделирована прокладка из меди и учтены усилия начальной затяжки шпилек.

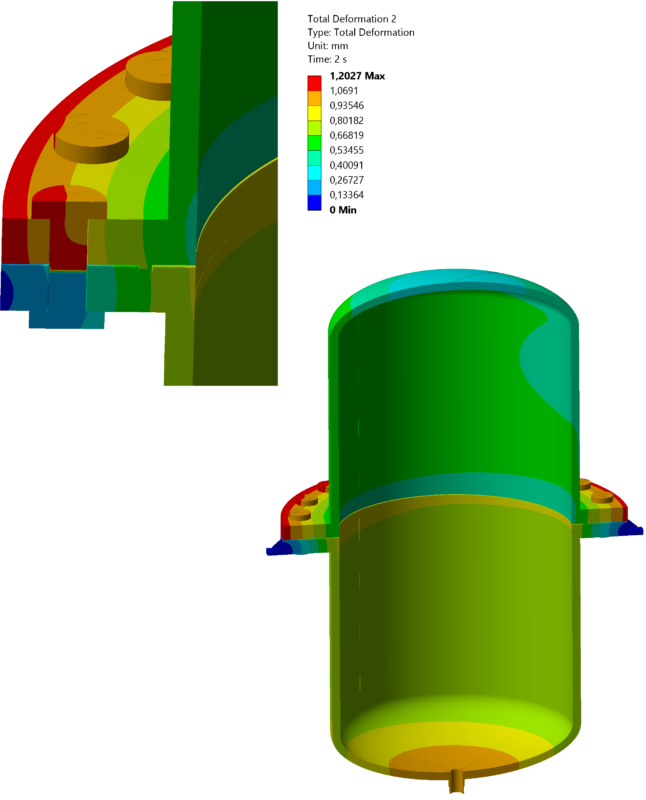

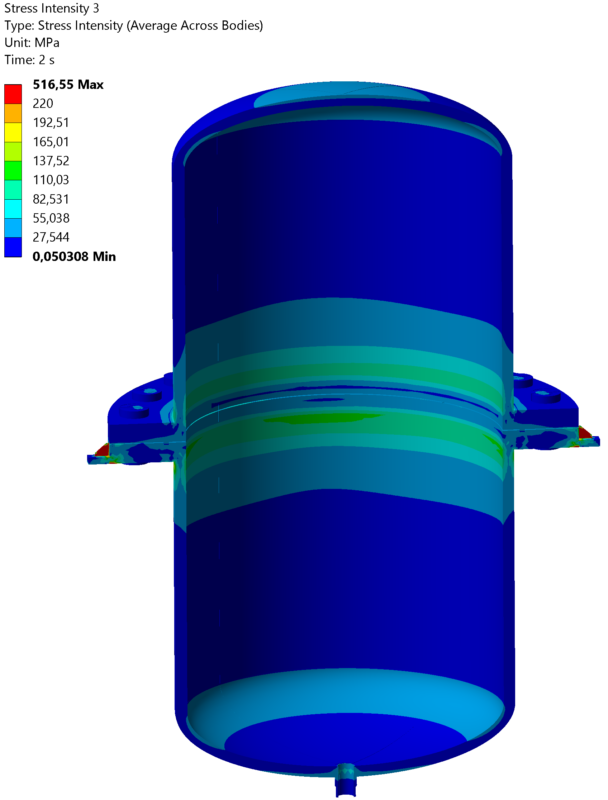

Показано напряженно-деформированное состояние сосуда от действия внутреннего давления и нагрузок на патрубки.



Дата
23.10.2024
Язык
Русский
Состав
Проект ANSYS
Софт
ANSYS 2023 R1
Содержимое архива
  • 1.wbpz
