Выполнен расчет на прочность и сейсмостойкость рамы для оборудования. Расчеты выполнены согласно СП 20.13330.2016, СП 16.13330.2017, ГОСТ 30546.1-98.
Целью настоящего расчета является обоснование правильности принятых при проектировании изделия конструктивных решений и подтверждение прочности конструктивных элементов и работоспособности изделия при рабочих нагрузках.

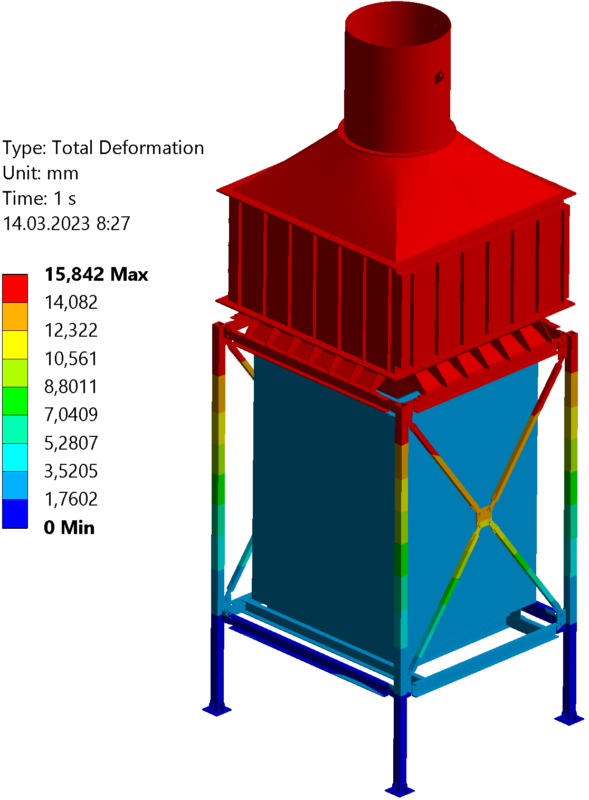

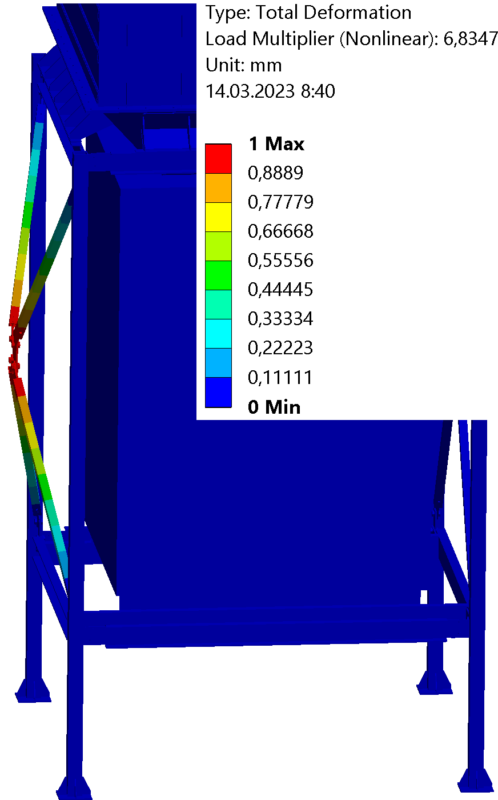

Настоящий расчет содержит анализ напряженно-деформированного состояния и силовой расчет основных элементов конструкции изделия.
Расчеты на прочность проводились в соответствии с СП 20.13330.2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции», ГОСТ Р 54257-2010 «Надежность строительных конструкций и оснований», ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости».

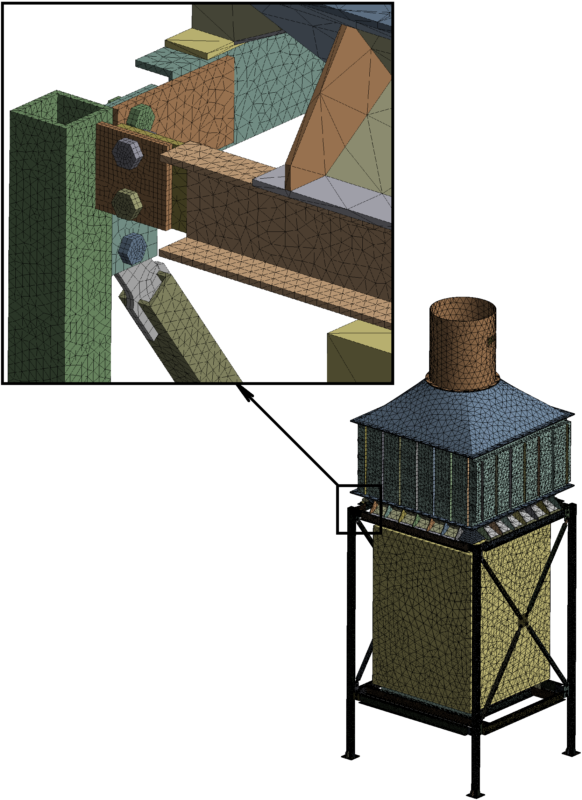

Расчетная модель построена в соответствии с рабочим чертежом детали.

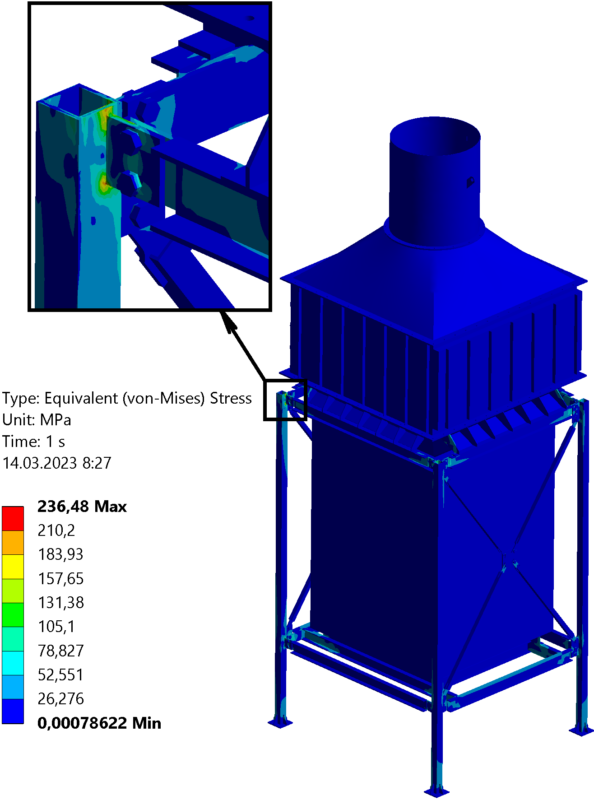

Соответствие номинальным напряжениям НДС моделей определялось по четвертой теории прочности.
- Главная -
- Чертежи -
- CAE расчёты и симуляция -
- Расчет на прочность и сейсмостойкость рамы
Расчет на прочность и сейсмостойкость рамы
1
2
38
0
0
150
ansys
ansys wb
расчет в Ansys
расчет металлоконструкции
расчет на прочность
расчет рамы
сейсмостойкость
Автор
Алексей
Татарский
Дата
23.10.2024
Язык
Русский
Состав
Проект ANSYS, пояснительная записка с расчетом
Софт
ANSYS 2023 R1
Содержимое архива
