Выполнен расчет на статическую прочность ограждения согласно СП 20.13330.2016, СП 16.13330.2017, СП 128.13330.2016
Настоящий расчет силовой и прочностной распространяется на ограждение (в дальнейшем тексте – «изделие»).

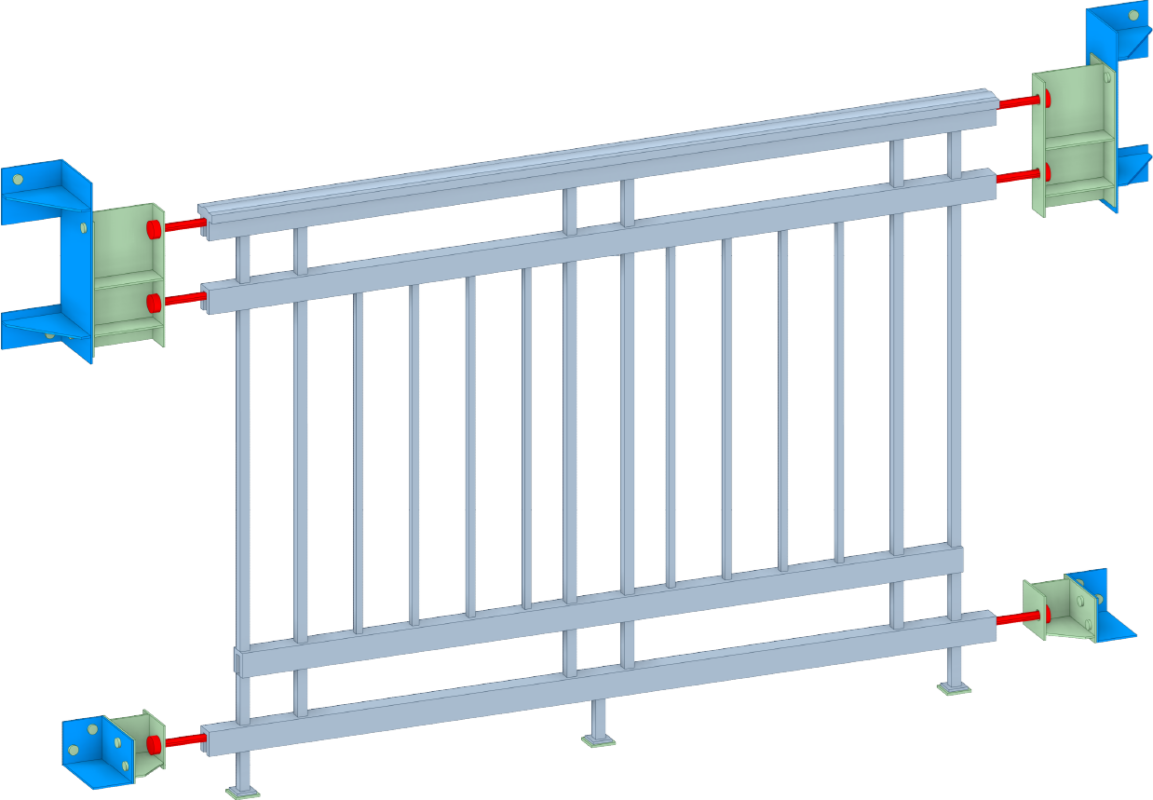

Общий вид изделия, подлежащего расчету, приведен на рисунке
Целью настоящего расчета является обоснование правильности принятых при проектировании изделия конструктивных решений и подтверждение прочности конструктивных элементов и работоспособности изделия при рабочих нагрузках.

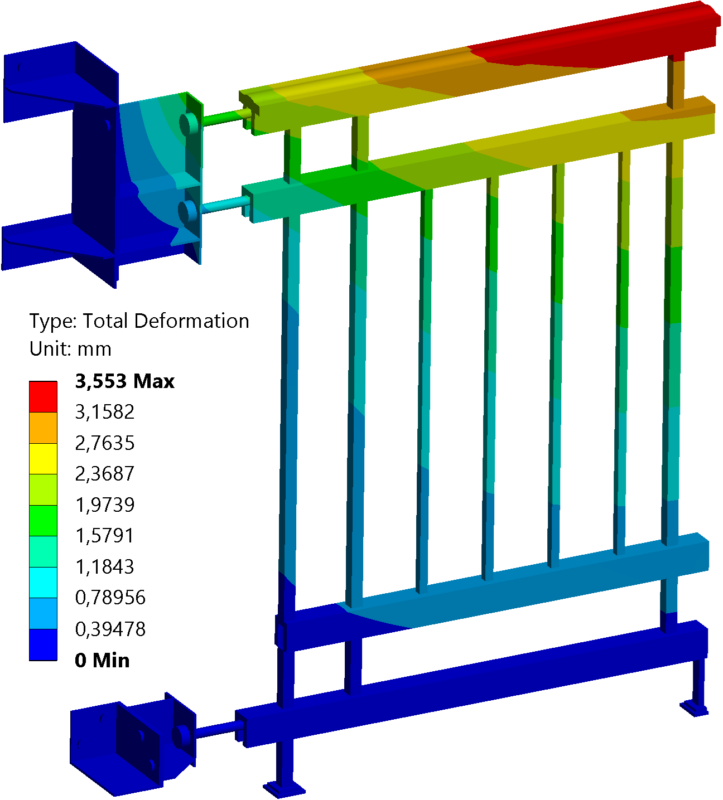

Настоящий расчет содержит анализ напряженно-деформированного состояния и силовой расчет основных элементов конструкции изделия.
Расчеты на прочность проводились в соответствии с СП 20.13330.2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции», СП 128.13330.2016 «Алюминиевые конструкции», ГОСТ 27751-2014 «Надежность строительных конструкций и оснований».

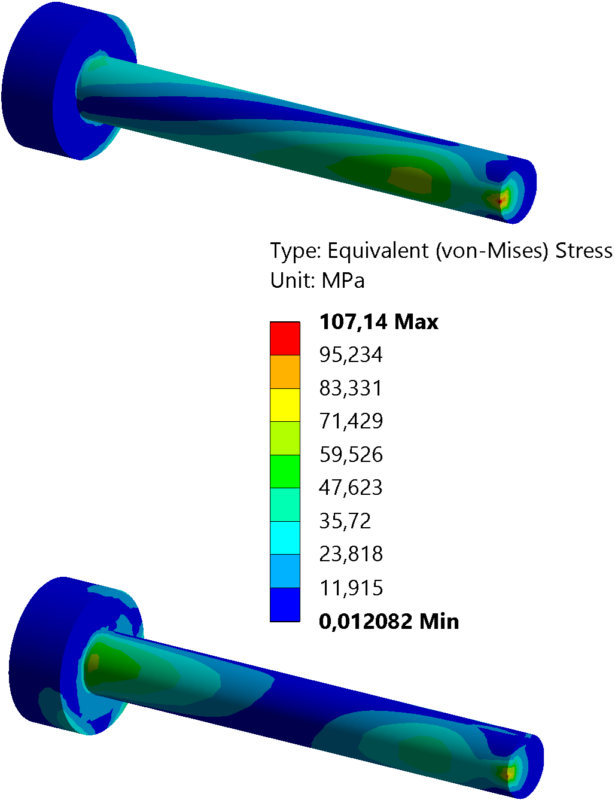

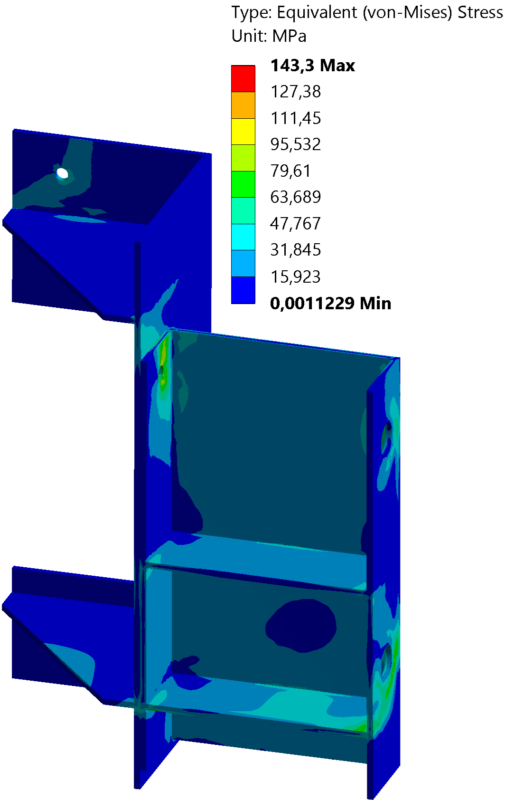

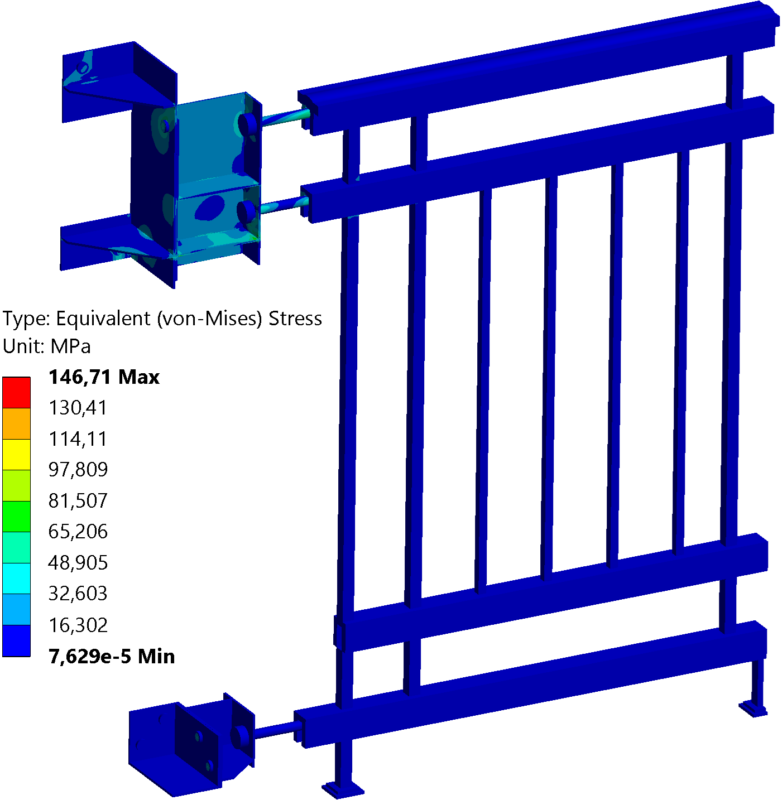

Соответствие напряженно-деформированного состояния модели эквивалентным напряжениям определялось по четвертой теории прочности.
- Главная -
- Чертежи -
- CAE расчёты и симуляция -
- Расчет на прочность ограждения
Расчет на прочность ограждения
0
0
51
1
0
80
ansys
ansys wb
Ограждение
расчет в Ansys
расчет металлоконструкции
расчет на прочность
статический расчет
Автор
Алексей
Татарский
Дата
23.10.2024
Язык
Русский
Состав
Проект ANSYS, пояснительная записка с расчетом
Софт
ANSYS 2023
Содержимое архива
