Расчет одноступенчатого конического редуктора для привода цепного транспортера

Томский сельскохозяйственный институт филиал НГАУ
Кафедра агроинженерии
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет одноступенчатого конического редуктора для привода цепного транспортера"
Томск 2017

Исходные данные:
F= 3,6 кН – тяговое усилие на цепи транспортёра
V= 1,4 м/с – скорость движения цепи
D= 200 мм – диаметр звёздочки
L= 6 лет – срок службы закрытых передач
Тип привода нереверсивный
В данной работе рассчитывается конический одноступенчатый редуктор, включая расчёт валов, подшипников, расчёт узлов передачи крутящего момента от электродвигателя к редуктору и от редуктора к конвейеру.

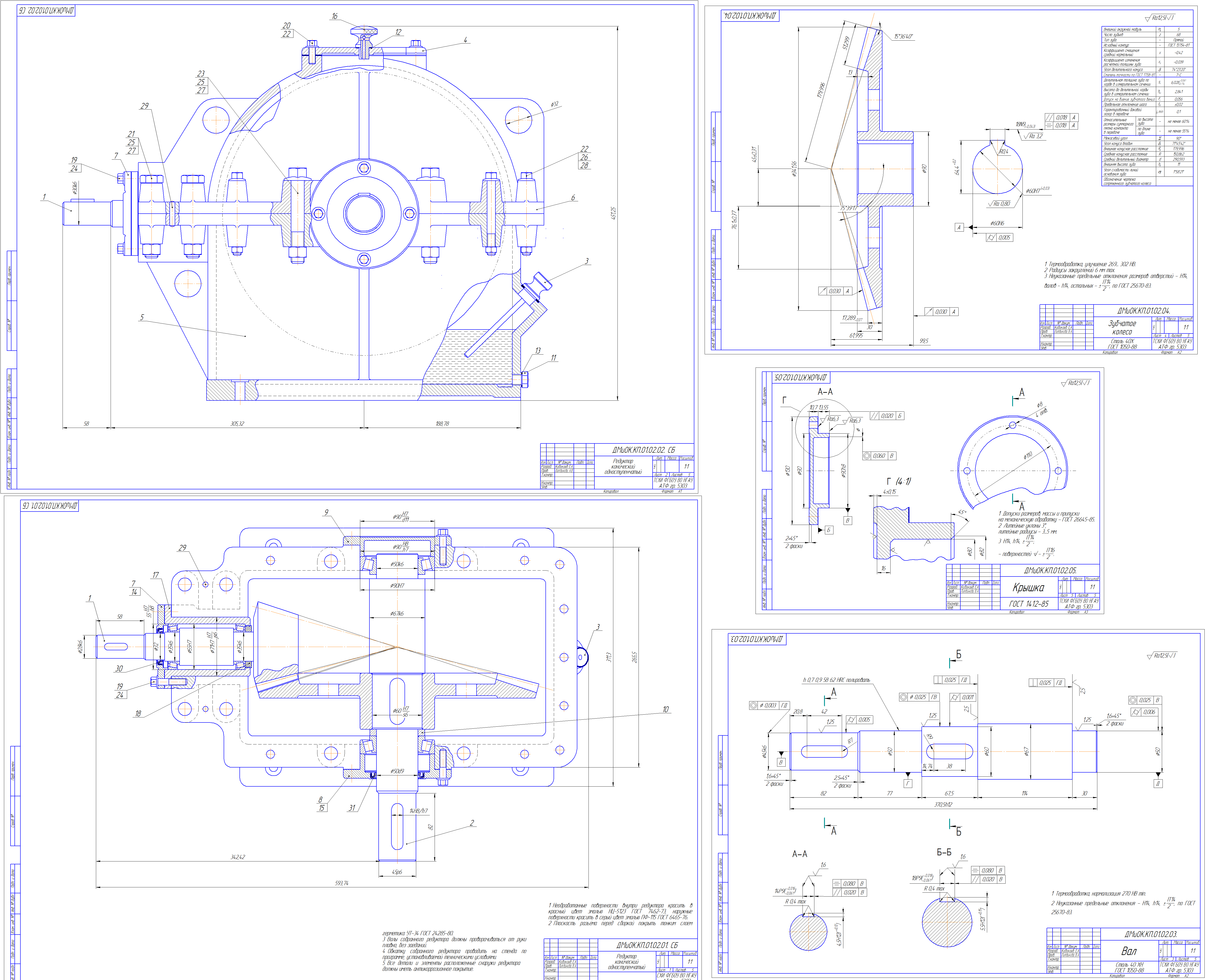

Графическая часть состоит из чертежей редуктора, крышки, ведомого колеса, вала колеса.

Содержание
Введение
1 Кинематический расчет привода
2 Выбор материалов колёс и расчёт допускаемых напряжений
3. Расчёт конических зубчатых передач
4. Расчет клиноременной передачи
5. Выполнение компоновки редуктора
6. Выбор муфты и силы, нагружающие валы от муфт.
7. Проектировочный расчёт валов
8. Проверочный расчет подшипников
9. Расчёт валов на прочность
10 Выбор и расчет шпоночных соединений
11 Описание принятой системы смазки
Список использованной литературы

Состав: Редуктор (СБ), Редуктор (ВО), Деталировка (крышка подшипника, колесо, вал), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет одноступенчатого конического редуктора для привода цепного транспортера

Вал колеса.cdw
Колесо.cdw
КП ДМ.docx
Крышка.cdw
сбоку.cdw
сверху.cdw
Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
